金属零件的疲劳断裂失效

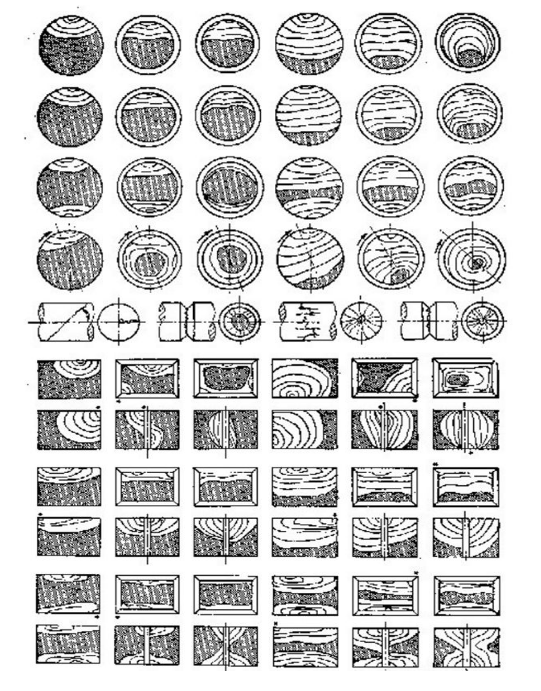

金属零件在交变的弯曲应力作用下发生的疲劳破坏称为弯曲疲劳断裂。弯曲疲劳又可分为单向弯曲疲劳、双向弯曲疲劳及旋转弯曲疲劳三类。其共同点是初裂纹一般源于表面，然后沿着与最大正应力垂直的方向向内扩展，当剩余截面不能承受外加载荷时，构件发生突然断裂。

构件的次表面存在较大缺陷时，疲劳核心也可能在次表面产生。在受到较大的应力集中的影响时，疲劳孤线可能出现反向（呈凹状），并可能出现多个疲劳源区。

当轴的表面存在较大的应力集中时，可以出现多个疲劳源区。此时最后断裂区将移至轴件的内部。

(2) 拉压疲劳断裂

拉压疲劳断裂最典型的例子是各种蒸汽锤的活塞杆在使用中发生的疲劳断裂。在通常情况下，拉压疲劳断裂的疲劳核心多源于表面而不是内部，这一点与静载拉伸断裂时不同。但当构件内部存在有明显的缺陷时，疲劳初裂纹将起源于缺陷处。此时，在断口上将出现两个明显的不同区域，一是光亮的圆形疲劳区（疲劳核心在此中心附近）；二是瞬时断裂区。在疲劳区内一般看不到疲劳弧线，而在瞬时断裂区具有明显的放射花样。

应力集中和材料缺陷将影响疲劳核心的数量及其所在位置，瞬时断裂区的相对大小与负荷大小及材料性质有关。

(3) 扭转疲劳断裂

各类传动轴件的断裂主要是扭转疲劳断裂，扭转疲劳断裂的断口形貌主要有三种类型：

(4) 振动疲劳断裂

许多机械设备及其零部件在工作时往往出现在其平衡位置附近作来回往复的运动现象，即机械振动。机械振动在许多情况下都是有害的，它除了产生噪音和有损于建筑物的动负荷外，还会显著降低设备的性能及工作寿命。由往复的机械运动引起的断裂称为振动疲劳断裂。

当外部的激振力的频率接近系统的固有频率时，系统将出现激烈的共振现象。共振疲劳断裂是机械设备振动疲劳断裂的主要形式，除此之外，尚有颤振疲劳及喘振疲劳。

振动疲劳断裂的断口形貌与高频率低应力疲劳断裂相似，具有高周疲劳断裂的所有基本特征。振动疲劳断裂的疲劳核心一般源于最大应力处，但引起断裂的原因，主要是结构设计不合理。因而应通过改变构件的形状、尺寸等调整设备的自振频率等措施予以避免。

(5) 接触疲劳

(1) 零件的结构形状

零件的结构形状不合理，主要表现在该零件中的最薄弱的部位存在转角、孔、槽、螺纹等形状的突变而造成过大的应力集中，疲劳微裂纹最易在此处萌生。

(2) 表面状态

不同的切削加工方式（车、铣、刨、磨、抛光）会形成不同的表面粗糙度，即形成不同大小尺寸和尖锐程度的小缺口。这种小缺口与零件几何形状突变所造成的应力集中效果是相同的。由于表面状态不良导致疲劳裂纹的形成是金属零件发生疲劳断裂的另一重要原因。

(3) 材料及其组织状态

材料选用不当或在生产过程中，由于管理不善而错用材料造成的疲劳断裂也时有发生，金属材料的组织状态不良是造成疲劳断裂的常见原因。一般的说，回火马氏体较其它混合组织，如珠光体加马氏体及贝氏体加马氏体具有更高的疲劳抗力；铁素体加珠光体组织钢材的疲劳抗力随珠光体组织相对含量的增加而增加；任何增加材料抗拉强度的热处理通常均能提高材料的疲劳抗力。组织的不均匀性，如非金属夹杂物、疏松、偏析、混晶等缺陷均使疲劳抗力降低而成为疲劳断裂的重要原因。

(4) 装配与联接效应

装配与联接效应对构件的疲劳寿命有很大的影响。正确的拧紧力矩可使其疲劳寿命提高5倍以上。容易出现的问题是，认为越大的拧紧力对提高联接的可靠性越有利，使用实践和疲劳试验表明，这种看法具有很大的片面性。

(5) 使用环境

环境因素（低温、高温及腐蚀介质等）的变化，使材料的疲劳强度显著降低，往往引起零件过早的发生断裂失效。例如镍铬钢（0.28％C，11.5％ Ni，0.73％Cr），淬火并回火状态下在海水中的条件下疲劳强度大约只是在大气中的疲劳极限的20％。
