引导弯曲焊接金属检测

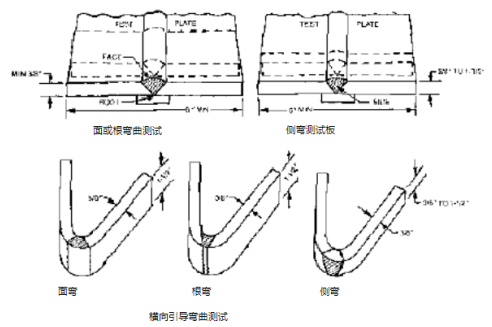

横向弯曲，根弯曲和侧面弯曲焊接金属检测。规格一些填充金属要求进行引导弯曲焊接金属检测以评估延展性和焊接接头的坚固性。将焊接金属检测板焊接在平坦位置并加长足以产生必要数量的标本。参见图5。从焊接金属检测板，衬板和焊缝上切下样品增强件的表面和根部表面齐平。如果焊接金属检测板更大厚度小于3/8英寸，则必须机加工成3/8英寸的厚度，从根部去除金属从表面弯曲到根部，从表面弯曲到根部。在脸部弯曲时焊缝位于试样的外表面或凸面上，在根部弯曲处，根部焊缝位于弯曲的外部或凸表面上。样品弯曲成指导的焊接金属弯曲检测夹具，其设计在规范中进行了说明，并有适当半径（通常为3/4英寸半径），180°的角度。从夹具中取出时，焊接金属检测试样将回弹到大约图5所示的角度。在面弯曲和根部弯曲中，焊缝表面的缺陷会以裂纹，撕裂或气孔的形式暴露出来。

侧弯焊接金属检测与面弯和根弯焊接金属检测相似，不同之处在于它们是弯曲的因此焊缝的侧面在样品的外部或凸面。侧弯暴露焊缝内部和熔合区的缺陷。

横向拉伸和纵向引导弯曲焊接金属检测。横向张力在某些规格中，试验和纵向导向弯曲试验可能会分开出现；曾经在AWS A5.20-95中显示（图6）（仅适用于E70T-2，E70T-3，E70T-10和E70T-GS分类的单通电极。）

对于单遍焊条，因为在单遍焊缝中，焊缝金属始终是用轻金属稀释。对这些电极规定了弯曲焊接金属检测，因为它们包含相对大量的锰和硅，可降低延展性含量过多，会导致焊接区域开裂，焊接金属检测板必须是最小抗拉强度等于被测电极的电导率。测试板的每个焊缝上都有一个焊缝板的侧面。这被认为是单道次焊缝，因为每次焊缝都会被稀释基础材料。从焊接金属检测板上切下拉伸焊接金属检测试样，加工成一定形状如图6所示，然后拉动直至断裂。在基板上破裂的样品应被认为令人满意。

将弯曲试样上的焊缝打磨或机加工光滑，与表面齐平。然后将焊接金属检测样品在3/4英寸半径上均匀弯曲通过在合适的夹具中的角度为180°。试样弯曲后，可能不会出现超过焊接金属或母材中任何方向的长度为1/8英寸。
