油漆涂料的表面硬度–铅笔硬度测试的缺陷

直到最近，用铅笔进行快速划痕硬度测试以确定漆膜的硬度已经很普遍了。但是，这种方法的可靠性和可重复性值得怀疑。由于涂料工业中严格的质量标准，因此必须能够可靠地测试涂料的硬度。

根据沃尔夫·威尔伯恩（Wolff Wilborn）或DIN ISO 15184的规定，确定“铅笔硬度”（或更准确地说，通过用铅笔划痕来确定耐刮擦性）是涂料行业中常用的一种方法。使用这种方法，可以将不同硬度的铅笔以一定的角度并以一定的力在要硬度测试的油漆表面上移动。涂层的“铅笔硬度”由铅笔硬度的两个连续水平定义，其中较软的一个仅留下书写轨迹，而较硬的实际上导致涂料涂层的明显变形。

该硬度测试方法的缺点在于测量的可重复性差。首先，由于铅笔硬度在任何标准中均未明确定义，并且各个制造商之间存在明显差异，因此被测材料并不总是具有相同的性能。此外，操作者的影响是巨大的。因此，通常不可能明确解释结果。

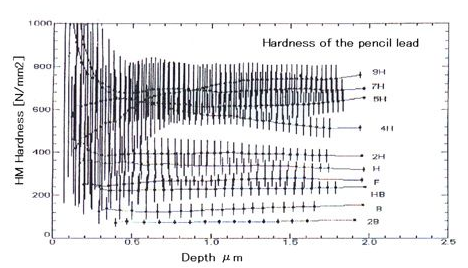

图1  不同硬度铅笔的马氏硬度比较，以测量的标准偏差显示。

如果将各种铅笔硬度与其马氏硬度相关联，该方法的局限性将变得更加明显。图1示出了在各种硬度水平的铅笔上的多次测量的结果。当考虑单个硬度测试系列的标准偏差时，就会出现广泛的重叠。实际上，尤其是在上限范围内，铅笔的标称硬度（B，HB，F，H等）并不是其实际硬度的可靠指标。

转载请注明精川材料检测地址：www.jctest.vip
