工程材料的耐腐蚀性能的重量法

重量法是材料耐蚀能力的研究中最为基本，同时也是最为有效可信的定量评价方法。尽管重量法具有无法研究材料腐蚀机理的缺点，但是通过测量材料在腐蚀前后重量的变化，可以较为准确、可信的表征材料的耐蚀性能。也正因为如此，它一直在腐蚀研究中广泛使用，是许多电化学的、物理的、化学的现代分析评价方法鉴定比较的基础。

      重量法分为增重法和失重法两种，他们都是以试样腐蚀前后的重量差来表征腐蚀速度的。前者是在腐蚀试验后连同全部腐蚀产物一起称重试样，后者则是清除全部腐蚀产物后称重试样。当采用重量法评价工程材料的耐蚀能力时，应当考虑腐蚀产物在腐蚀过程中是否容易脱落、腐蚀产物的厚度及致密性等因素后，在决定选取哪种方法对材料的耐蚀性能进行表征。对于材料的腐蚀产物疏松、容易脱落且易于清除的情况，通常可以考虑采用失重法。例如，通过盐雾试验评价不同镁合金的耐蚀性能时，就通常采用失重法，如图1所示。

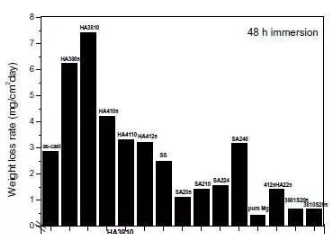

图1 失重法测试镁合金腐蚀速度

      而对于材料的腐蚀产物致密、附着力好且难于清除的情况，例如材料的高温腐蚀，通常可以考虑采用增重法，如图2所示。

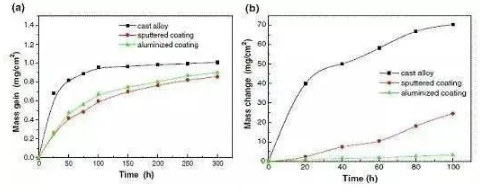

      图2 增重动力学曲线

       为了使各次不同实验及不同种类材料的数据能够互相比较，必须采用电位面积上的重量变化为表示单位，及平均腐蚀速度。根据金属材料的密度又可以把它换算成单位时间内的平均腐蚀深度。

       失重法的关键操作之一就是完全清除腐蚀产物，而又不损伤基体金属。采用失重法对材料进行腐蚀性能评价时，由于不同的研究者会采用不同的试样尺寸、腐蚀介质以及试验温度，导致所获得的数据很难具有可比性。因此，为了解决这个问题，人们规范了一种标准的腐蚀试验方法—盐雾腐蚀试验。目前，工业界普遍通过盐雾试验并结合失重测试来表征材料的耐腐蚀性能。根据ASTMB 117的要求，试样以15-30度的倾角放置，采用5%的NaCl溶液进行雾化喷雾，试验温度35℃。盐雾实验要求盐雾箱内的容积要足够大，不得将盐雾直接喷射到实验的表面。
