焊接变形的控制方法
在保证结构承载力的情况下,尽可能采用较小的焊缝尺寸,减少焊接热输入对材料性能的影响。
只要允许,采用型材、冲压件;焊缝多且密集的地方可采用铸-焊联合结构,可以减少焊缝数量。此外适当增加壁板的厚度,以减少肋板的数量,或者采用压型结构代替肋板结构,都可以防止薄板的结构变形。
安排焊缝尽可能采用对称于截面中性轴,或使焊缝接近中性轴,这对减少梁柱的挠曲变形优良好的效果
利用反变形的方式来控制焊接变形是最常用的焊接方法。
在下料时,将零件的实际长度或者宽度尺寸比设计尺寸适当加大以补偿焊件的收缩,此方法适用于防止焊件的收缩变形。
采用夹具或刚性胎具将被焊件尽可能地固定,可有效地控制待焊接构件的角变形和弯曲变形。

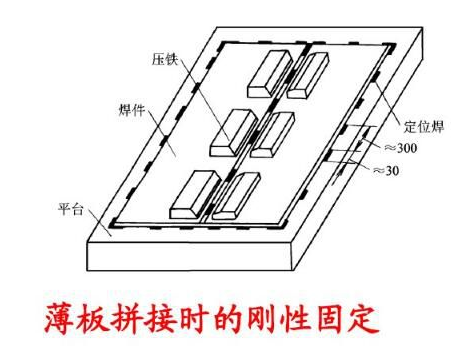

①将焊件固定在刚性平台上(适合于薄板拼接时的刚性固定)

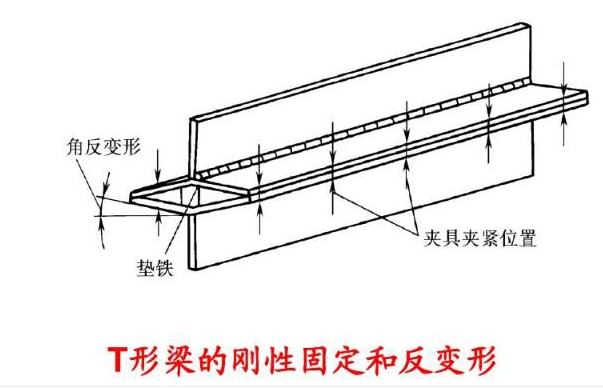

②将焊件组合成刚性更大或者对称的结构(适合T型梁等结构的控制)
③利用焊接夹具增加结构的刚性和拘束

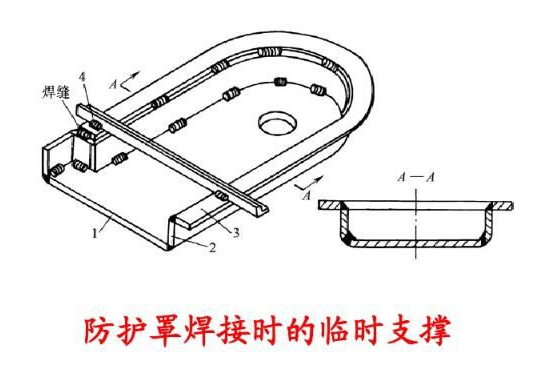

④利用临时支撑来增加结构的拘束。
装配顺序对焊接结构变形的影响很大。
①大型复杂的焊接结构,只要允许的条件下,把他分成若干个结构简单的部件,单独进行焊接,然后进行总装。

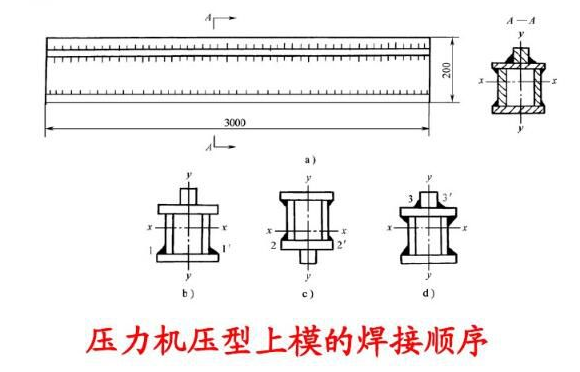

②正在施焊的焊缝应靠近结构截面的中性轴。

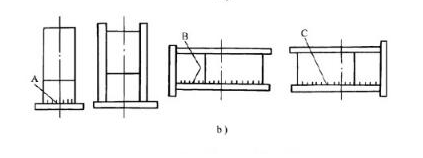

③对于焊缝非对称布置的结构,装配焊接时应先焊焊缝少的一侧。
④焊缝对称布置的结构,应由偶数焊工对称地施焊。

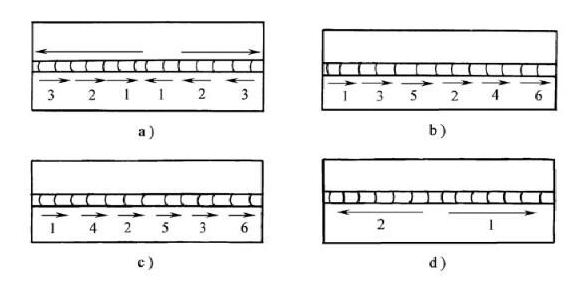

⑤长焊缝(1m以上)焊接时,可采用图12所示的方向和顺序进行焊接,以减少焊后的收缩变形。
针对焊接变形,我们应该在选择焊接方法及焊接工艺参数都应该予以注意,尽量选择焊接热输入小的方法及工艺参数,避免大的焊接参数及焊接方法使得焊接变形增加,大家还是要在实践中多多体会,多多总结。
