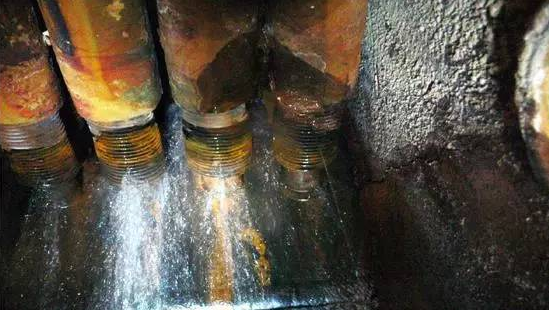

锅炉水冷壁管高温腐蚀和磨损一直是电力系统普遍存在的严重问题，它的直接危害主要表现在以下两个方面：
(1) 使管壁减薄，据统计一般每年减薄量约为1mm左右，严重的可达5~6mm/年，形成安全运行的严重隐患，增加了电厂的临时性检修和大修工作量，给电厂造成很大的经济损失。
(2) 发生水冷壁突发性爆管事故，造成紧急停炉抢修，不仅打乱了电厂的正常发电秩序，减少发电产值，而且增加了工人劳动强度和额外的检修费用，直接影响企业效益，同时也干扰了地区电网的正常调度，影响当地工农业生产，由此也造成了很大的社会影响。

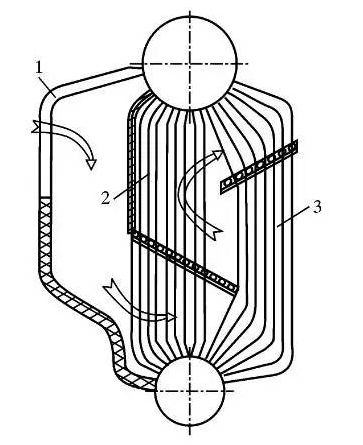

水冷壁管高温腐蚀和磨损的机理是很复杂的，简言之，与下列因素有关：
(1) 炉膛火焰温度；
(2) 燃煤的含硫量；
(3) 烟气与灰分颗的冲蚀。
通常，锅炉运行过程中的炉温高于1600℃ ，由于硫、硫化物及其他杂质的存在，锅炉水冷壁受到高温腐蚀的现象十分普遍。因为燃煤在燃烧过程中会产生碱金属盐、钒盐、二氧化硫、硫化氢、三氧化硫等多种物质，它们在高温作用下与构成水冷壁管的金属发生作用，对水冷壁进行动态腐蚀。其中，导致锅炉发生高度腐蚀的主要因素是因为硫化物的存在：一是因为在高温条件下，不可燃硫会生产硫酸盐混入灰分熔敷于水冷壁管表面，但是它却不具有水冷壁管在高温条件下拥有的良好力学性能，实质上，减薄了水冷壁管的可用壁厚，降低了水冷壁管的有效承载能力；二是由于燃煤燃烧产生的气体中含有硫化氢，硫化氢容易与水冷壁管金属发生作用，腐蚀管壁；三是燃煤燃烧气体中的含硫物在金属高温下产生单原子硫，水冷壁管中的铁与硫在高温作用下会生成硫化亚铁。燃煤燃气中含有的灰分颗粒的运动速度可达到8m/s，以这样的速度冲击管壁，长期积累造成管壁发生切削。水冷壁管的管壁在灰分颗粒的冲刷和烟气的腐蚀交替作用下不断减薄，这就是锅炉水冷壁管的腐蚀及磨损原理。
