油气田投捞式井筒腐蚀监测设备性能测试和现场应用评价

为了测试系统的耐压性能，采用水压试验的方法（水温为18 ℃），在70 MPa条件下测试了3次，保压时间均为2小时，结果表明，壳体和探针试片外观无肉眼可见变形，壳体密封完好、无泄漏。说明设计的井下腐蚀监测系统可满足70 MPa使用要求，实现了耐压60 MPa的设计目标。

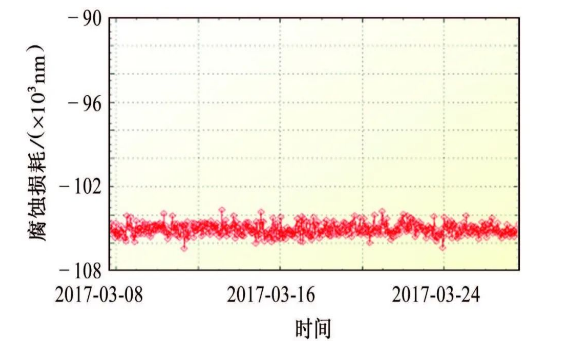

针对井下高温情况，对井下腐蚀监测系统进行耐温试验，采用高温试验箱，在150 ℃条件下保温30天，验证其耐温性。由图5可见：井下腐蚀监测系统测试的腐蚀损耗值为-104000 ~ -106000 nm，测量值稳定，说明井下腐蚀监测系统在150 ℃环境中是可以稳定使用的，能够满足井下140 ℃的使用条件。

井下腐蚀监测系统在塔河油田TH12251井进行了现场应用。该井于2012年3月19日完钻，完钻井深6333 m，硫化氢体积浓度为14486.64 mg/m³。试验方法主要是利用下井钢丝绳，将井下腐蚀监测系统投放至指定深度，同时井下腐蚀监测系统前端放置挂片，用作对比分析。井下腐蚀监测系统下井深度为4000 m，下井期间同时测试温度、压力。试验周期为2017年8月6日至2017年8月22日。

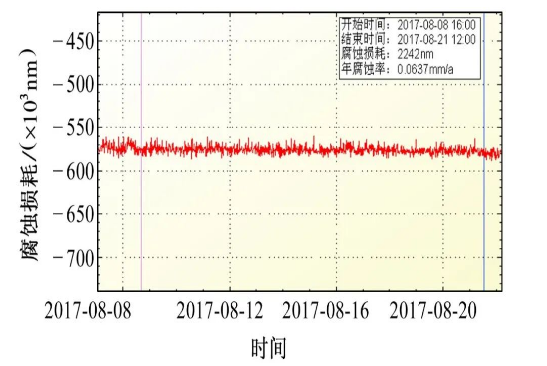

井下4000 m处的测试温度约为110 ℃，压力为43.7 MPa，试验周期内探针的监测数据如图6所示。可以看出，探针的腐蚀损耗为2242 nm，区间腐蚀速率为0.0637 mm/a。
