GB/T 10561-2005

钢中非金属夹杂物含量的测定 标准评级图显微检验法

取样方向：纵向

尺寸：20mm×10mm

取样位置：板材检验面应近似于其宽度的1/4处

检测图像面积：0.5mm^2

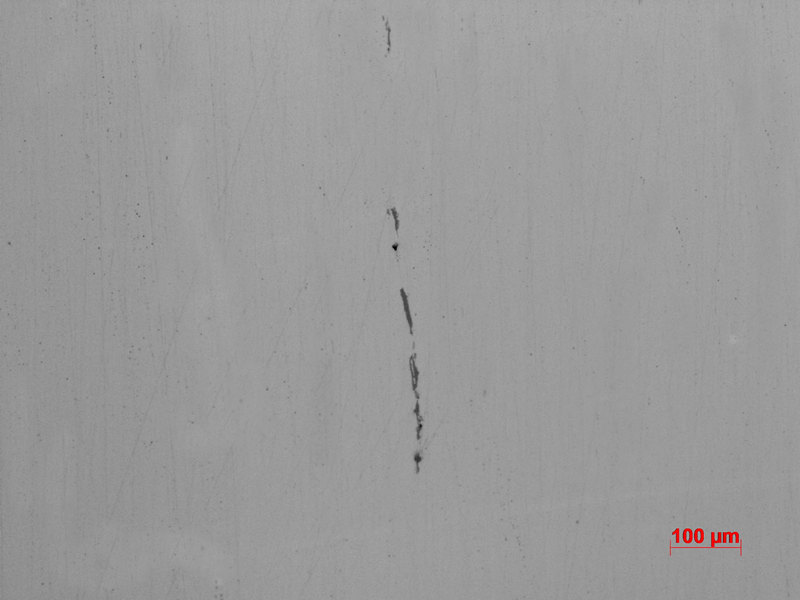

夹杂物分类（A，B，C,D,Ds五类夹杂物）及等级，例如：A2

评定压缩比大于或等于3的轧制或锻制钢材中的非金属夹杂物的显微评定方法，不适用评价易切削钢。

评定压缩比大于或等于3的轧制或锻制钢材中的非金属夹杂物的显微评定方法，不适用评价易切削钢。

ISO 4967-2013

钢中非金属夹杂物含量的测定 标准评级图显微检验法

取样方向：纵向

尺寸：20mm×10mm

取样位置：板材检验面应近似于其宽度的1/4处

检测图像面积：0.5mm^2

夹杂物分类及等级

ASTM E45-13

钢中夹杂物含量的测定 标准检验法

取样方向：轧制方向

取样位置：板材检验面应近似于其宽度的1/4处

不适用于T<0.71mm

最小抛光面积160mm^2

用宏观法或微观法来对夹杂物分布、尺寸、形状、密集程度来评级

测定锻钢中的非金属夹杂物

DIN 50602-1985

用标准图评估非金属夹杂物含量的特殊钢的检验

取样方向：纵向

W≤25mm，整个横截面

25mm<W≤50mm，在整个横截面上从边缘指纵轴上

W>50mm，在边缘和纵轴之间的中心位置或按照协议

夹杂物的类型、夹杂物的尺寸（长和宽或直径）以及出现的几率

特殊钢中非金属夹杂物，如变形钢、易切削刚等。
