液压爆破装置的实验方法和装置

液压释放试验的方法和仪器

这项发明涉及测试的液压释放用于安全的救生筏和船只,液压释放被适应时自动释放救生艇或其他对象被选定液压对应下沉深度5到25英尺深的水中。液压释 放的目的是在船舶沉没的情况下,确保幸存人员能够使用救生设备。这些装 置必须定期进行测试,以确保其适当的性能。




根据以往的技术,液压泄放器是通过将泄放器浸没在水里并施加液压来进行测试的。压力由水头或使用增压容器提供。 这种技术虽然可以准确地测试液压释放器的可操作性,但从成本、沉入水下和随后从水中回收的不便等方面来看,都是不合适的。

根据本发明的一种新的测试方法包括将提供了一个液压释放液压释放试验台,应用张力近似服务条件,封闭因此张拉液压释放压力容器,应用压缩空气船和液压释放,逐渐增加压力同时监测压力计对容器内的压力敏感,根据气压来检测液压释放装置的释放时间,并记录释放时的气压读数,只有在预定压力范围内释放的液压释放装置才被接受。发明 也为液压释放特性测试设备包括-一个密封的压缩空气,压缩空气系统加压容器在逐渐增加的空气压力空气压力计对容器内的空气压力敏感和一个测试站适应支持液压张力近似服务条件下身.上压力容器内和暴露在空气压力。

本发明的这些和其他物体和特征将从下列与附图有关的详细说明中了解,其中:

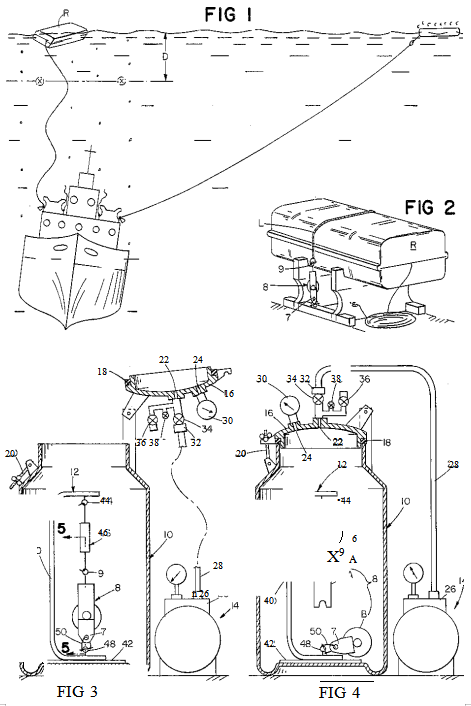

图1所示为正在下沉的船舶,其中通过液压释放器自动释放了救生筏;

图2描绘了在其张拉状态下的液压释放,将救生筏固定在船的甲板上;

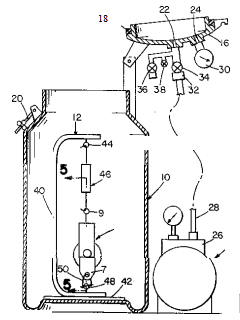

图3是根据本发明的试验器具的侧视图,其中插入了试验架;

图4是与图3相似的视图,显示了试验装置处于关闭状态,并在响应空气压力的液压释放瞬间处于释放状态;

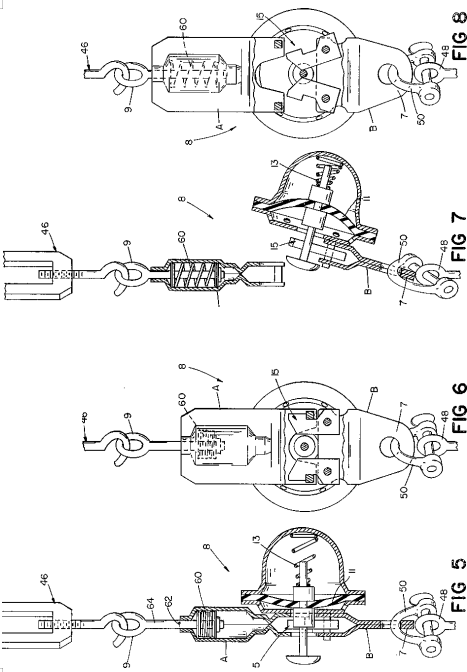

图5是在图3的5-5线上拍摄的该液压释放器的垂直截面图;

图6为图5的液压释放端面图

和8是与图5和图6相似的观点,分别是在响应空气压力的液压释放的瞬间。.

2、3、5、6液压泄放器8由联锁部件A、部件B组成,有7和9 卸扣眼可以用。使线的张力变大。


参照在使用条件下使用液压释放器的示例中的图2,眼 7被固定在甲板垫上,eye 9被固定在实际张力下的线L.上,用于将救生筏R固定在船舶甲板上。

1船沉没时,当预定的深度D超过液压释放的压力设定8,液压释放部分A和B之间的耦合,从而释放出直线L的救生筏和允许救生筏浮到海面,膨胀和可用搜寻幸存者。

液压释放是己知的建设,描述是现成的,我只想说一部分,B有一个隔膜11暴露于液压克服弹簧13,导致捕获安排15发布,让另一部分,离开一个,由于张力的组装。

测试器具包括压力容器10、张力架12和空气压缩机系统14。在一个首选实施例中, 压力容器是一个圆柱形的60加仑焊接钢罐,高度约40英寸,直径25英寸,罐的顶部缩小到直径14英寸的开口。

铰链式铸铁top 16安装在罐顶开口上方,并装有氯丁橡胶垫圈18。一 系列均匀间隔的滚翻螺栓20与垫圈和翼螺母提供了固定罐上盖的方法,使用翼螺母扳手确保翼螺母有足够的压力,使罐在设计压力下保持气密。.

罐盖16有两个开口:进气口22和压力表口24。油箱通过一个空气压缩机加压,该压缩机用一根软管连接进气口处的歧管。空气压力表30的读数在0- 15psi之间为十分之- -psi, 安装在压力表开口24处。进气口处安装有 快速连接装置32、空气旋塞阀34a、减压阀36和安全阀38。

张力站12包括- - -个弯管40安装在-一个圆形的基础42,总长度是27英寸,与直径的基础测量12英寸。弓形管在顶部和底部钻孔,在顶部容纳一个眼螺栓44,支持双钩旋转扣46,并在底部容纳一个眼螺栓48,其中卸扣50是连接。卸扣的尺寸 和强度足以使液压释放器8.上的弹簧张力达到与实际使用相当的水平。

在优选实施例中,在使用测试设备时遵循以下详细过程。

A.检查每个要测试的液压释放装置,以确保所有工作部件都没有砂砾、煤烟或其他类似材料。

B. 将液压释放器8安装在张力安装架12.上进行测试,如图所示。 3、5、6和调整压缩弹簧60的设置,通过旋转螺丝扣46使其相当于在使用中使用,注意在释放轴64.上弹簧设置标记62的位置。

C.将带安装液压释放器8的张力架12放置在水箱底部,使其垂直放置。

D. 用螺栓20牢牢固定罐顶16,将压力软管28连接到进气歧管快速连接接头32,关闭进气歧管上的进气宠物旋塞34,关闭减压阀36。

E.启动空气压缩机,打开进气pet旋塞34,继续给油箱增压,同时监视压力表30,直到液压释放8个部件,如图所示。4,7,8。这将通过伴随着液压释放器8的释放和分离而发出的清晰声音来表示。此时,操作员会记下分离时的气压并记录下来。

F.停止加压罐10,关闭进口宠物旋塞34,开启减压阀36,排放罐内所有空气,直到压力表读数为0

G.释放螺栓20,打开油箱,收回张力架,分离出液压释放部件,并让美国海军检验员在附在液压释放装置.上的记录板.上注明初始日期和日期,并按照所述气压记录测试。

H任何液压释放分离之前,空气压力达到2.15 psi, 这是相当于5英尺的静水压力,或在空气压力超过10.75 psi,相当于25英尺的静水压力,将被视为测试失败,并被拒绝和退出服务。
