奥氏体不锈钢的晶间腐蚀

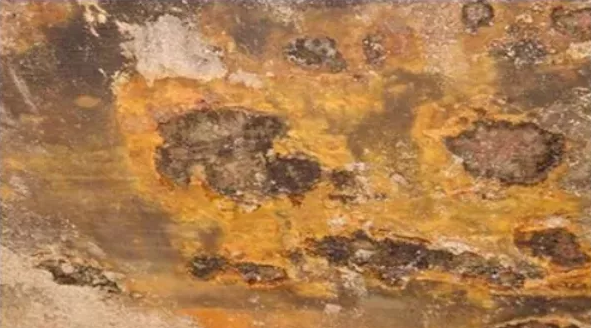

产生晶间腐蚀的不锈钢，当受到应力作用时即会沿晶界断裂，强度几乎完全消失，这是不锈钢的一种最危险的破坏形式。晶间腐蚀可以分别产生在焊接接头的热影响区（HAZ）、焊缝或熔合线上，在熔合线上产生的晶间腐蚀又称刀线腐蚀（KLA）。

不锈钢具有耐腐蚀能力的必要条件是铬的质量分数必须大于10%~12%。当温度升高时，碳在不锈钢晶粒内部的扩散速度大于铬的扩散速度。因为室温时碳在奥氏体中的溶解度很小，约为0.02%～0.03%，而一般奥氏体不锈钢中的含碳量均超过此值，故多余的碳就不断地向奥氏体晶粒边界扩散，并和铬化合，在晶间形成碳化铬的化合物，如(CrFe)23C6等。数据表明，铬沿晶界扩散的活化能力162～252kJ/mol，而铬由晶粒内扩散活化能约540kJ/mol，即铬由晶粒内扩散速度比铬沿晶界扩散速度小，内部的铬来不及向晶界扩散，所以在晶间所形成的碳化铬所需的铬主要不是来自奥氏体晶粒内部，而是来自晶界附近，结果就使晶界附近的含铬量大为减少，当晶界的铬的质量分数低到小于12%时，就形成所谓的“贫铬区”，在腐蚀介质作用下，贫铬区就会失去耐腐蚀能力，而产生晶间腐蚀。

转载请注明精川材料检测地址：www.jctest.vip
