使用三氯化铁溶液做不锈钢及其合金的耐点腐蚀和抗缝隙腐蚀性试验的标准方法ASTM G48-2011(R2015)(中文翻译版)

ASTM G48-2011(R2015)使用三氯化铁溶液做不锈钢及其合金的耐点腐蚀和抗缝隙腐蚀性试验的标准方法(仅供参考)

本标准以固定名称G48发布;紧跟在名称后面的数字表示最初采用的年份,如果是修订,则表示最后修订的年份。括号中的数字表示上次重新批准的年份。上标(ε)表示自上次修订或重新批准以来的编辑性更改。



1.范围

1.1本试验方法包括若干测定规程,用于测定不锈钢及其台金暴露于氯-氧化环境时的耐麻点和缝隙腐蚀性(见术语G15)。介绍六种规程,命名为方法ABCDEF

1.1.1方法A——三氯化铁腐蚀试验。

1.1.2方法B——三氯化铁缝隙腐蚀试验。

1.1.3方法C——镍基和铬包复合金的临界点腐蚀温度试验。

1.1.4方法D——镍基和铬包复合金的临界缝隙腐蚀温度试验。

1.1.5方法E——不锈钢的临界点腐蚀温度试验。

1.1.6方法F——不锈钢的临界缝隙腐蚀温度试验

1.2方法A用于测定不锈钢和镍基、铬包复合金的相对耐点腐蚀性,方法B可用于侧定这些合金的耐麻点和缝隙腐蚀性。方法CDEF可在标准三氯化铁溶液中,按导致不锈钢、镍基和铬包复合金各自开始点腐蚀缝隙腐蚀的最低(临界)温度,为这些合金划分等级。

1.3这些试验可用于测定合金填加剂、热处理和表面光洁度对耐点腐蚀性和耐缝隙腐蚀性的影响。

1.4SI单位表示的值被认为标准。在括号中给出其它单位,仅供参考。

1.5本标准并不意味已提及与其使用相关的所有安全事项。制定合适的安全和健康规范,确定规章限制的适用性,是本标准用户的职责。



2.引用文件

2.1 ASTM标准

A262检测奥氏体不锈钢晶间腐蚀敏感性规范

D1193试剂水技术规范

E691进行实验室间研究以测定试验方法精度的规范

E1338计算机化材料性能数据库中金属与合金识别指南

G1制备、清洗和评估腐蚀拭验试样的规范

G15与腐蚀和腐蚀试验相关的术语2010年撤回)3

3该历史标准的最新批准版本在www.astm.org上引用。

G46点腐蚀检验和评估指南

G107计算机化数据库输入用金属腐蚀数据采集和编辑格式准则



3.术语

3.1本标准专用术语的定义

3.1.1临界缝隙(腐蚀)温度,名词在试样凸露表面裂隙水下形成至少0.025mrn0.001in)深缝隙腐蚀的最低温度(),忽略边缘浸蚀。

3.1.2临界点(腐蚀)温度,名词在试样凸露表面形成至少0.025mrn0.001in)深点腐蚀的最低温度(),忽略边缘浸蚀。

3.2若无其他规定,这里采用的术语应符合术语G15。这里提供的定义和术语G15中未给出的定义,仅限于本标准。



4.含义和应用

4.1这些试验方法介绍试验室试验,用于比较不锈钢及其合金对于点蚀缝隙腐蚀的耐受程度。结果可用于合金分级,以便在这些方法的特殊情况下,增大对诱发点蚀缝隙腐蚀的耐受程度。方法AB用于引起在室温下304破坏。

4.2三氯化铁溶液的应用被证实是正确的,因为它与在耐受氯化物环境中铁基合金12上的点蚀缝隙部位有关,但并不完全相同。在表面有一个恒定尺寸的稳定缝隙样板,被当做缝隙几何形状的充分技术规范,用于评估相对缝隙腐蚀敏感度。

4.3三氯化铁溶液中合金相关性能与在某些实际环境中的性能有关,如环境温度下的天然海水3和强氧化、低pH含氯化物环境4,但已有某些例外情况的报告4-7

4.4方法ABCDEF能用于在含氯化物环境中,不锈钢和镍基合金对麻点和缝隙腐蚀相对耐受性的分级。这些方法不能用于对合金在不含氯化境中,不锈钢和镍基合金对麻点和缝隙腐蚀相对耐受性的分级。这些方法不能用于对合金在不含氯化物环境中的耐受性做任何表述。

4.4.1与多数自然环境相比,方法ABCDEF用于加速开始局部腐蚀的时间。因此,在任何相同的时间周期以内,在试验期间发生腐蚀的危险比在自然环境中的大。

4.4.2基于方法ABCDEF的试验结果,不能对于局部腐蚀的传播做任何表述。

4.4.3表面制备情况能极大地影响试验结果。因此,试样的研磨和酸洗将意味试验结果不能代表截取试样的实际工件的情况。

......



5.仪器

5.1玻璃器皿方法ABCDEF提供采用广口长颈瓶或合适规格试管两种选择。对于提高温度的试验,可能出现溶液蒸汽时,需要凝器,也可能需要玻璃吊兰架或箍圈。

5.1.1长颈瓶要求1000mL广口瓶,可采用高型或锥形烧杯。长颈瓶开口应只有约40mm1.6in)的直径,以便允许试样和支架通过。

5.1.2试管要求试管直径约为40mm1.6in)。若试验要求采用冷凝器(以下介绍),试管长度应约为300mm(约12in);否则,长度可约为150200mm(约68in)。

5.1.3冷凝器、通孔和盖

5.1.3.1可与5.1.1节中所述长颈瓶相结合选用冷凝器类型。这包括具有直管端或锥型磨砂接头的冷指型(例如,见A262规范,规范C)或Allihn-型冷凝器。可经开孔的橡皮堵塞插入直端冷凝器。同样,可制作简单的U型管冷凝器。

3:采用磨砂接头冷凝器需要长颈瓶开口具有相应的接头。

5.1.3.2 U型管冷凝器经合适尺寸橡皮堵塞中的孔装配,可用于与5.1.2节中介绍的300mm试管相接合。

5.1.3.3当蒸汽不是重要问题时,可用观察玻璃盖覆盖长颈瓶。而且,也可用配合堵塞或塑料或石蜡封包,封盖长颈瓶和试管。

4:由于腐蚀可能产生气体压力,应时刻考虑到通气问题。

5.1.4试样支架

5.1.4.1采用试管的优点之一是无须试样支架。但是,试样位移会产生沿边缘出现缝隙腐蚀的可能性。

5:有关边缘腐蚀,见14.2节。

5.1.4.2使用长颈瓶时,试样可支承在料槽或箍圈上。如图1中所示的吊兰架,可以免除在试样上钻孔的需要。采用箍圈则需要提供试样支承孔,与吊兰架相比,箍圈更易于制作。并且,箍圈仅形成一个潜在开口点,而用吊兰架则可能有多点。

6:可用TEF-碳氟吊兰架取代玻璃吊兰架。

5.1.4.3采用方法BDF缝隙腐蚀试样的支架是任选的。



image.png//

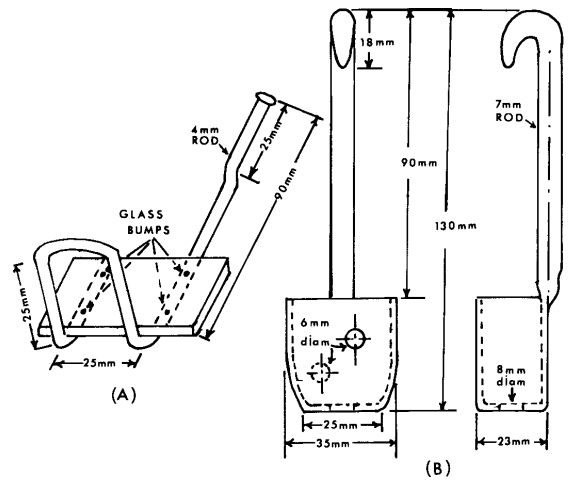

1可用于支承试样的玻璃吊兰架示例


5.2恒温水浴槽或油浴槽

5.2.1对于方法AB,推荐的试验温度为22±250±2

5.2.2对于方法CDEF,浴槽应具有能提供085±1之间恒定温度的能力。

5.3缝隙垫圈——试验B

5.3.1每一试样需两个柱型TEF-碳氟化物夹块。每一夹块应为12.7mm0.5in)直径,12.7mm

高,在每一圆柱体顶部夹块为1.6rnm0.063in)宽,1.6mm深的直角切口,用于保持O型环或橡皮圈。可以用棒料加工夹块。

7当测试焊接的,圆柱形的或其他非扁平样品时,标准的缝隙形成器将不会提供均匀的接触。 在这种情况下,可以考虑使用轮廓成形的缝隙形成器,但应考虑使用点蚀试验(试验A)。 随着表面半径变小,将缝隙垫圈与样品表面匹配的问题变得更加困难。

5.3.2每一试样需两个氟化合成橡胶O型环或橡皮圈(低硫,最大0.02%)。

8:在给定的试验规划中,采用全O型圈或全橡胶圈是很好的作法。

5.3.2.1 O型环横截面应为1.75mm0.070in);一环内径约20mm0.8in),另一环内径约(1.1in)。No.12像胶圈长为38mm1.5in),No14橡胶圈长为51mm2in)。

9:使用以前可在水中煮沸O型环或橡皮圈,以便去除溶于水的成分,这些成分可能影响腐蚀。

5.4缝隙垫圈——方法DF

5.4.1应采用多缝隙垫圈MCA),该组件由两个TFE-碳氟化物分段垫圈组成,每一垫圈有许多槽口和高台。图2中所示缝隙垫圈结构是许多缝隙垫圈方案之一,该方案己在使用中,并可由商业供货获取。

10当测试焊接的,圆柱形的或其他非扁平样品时,标准的缝隙形成器将无法提供均匀的接触。在这种情况下,可以考虑使用轮廓成形的缝隙形成器,但应考虑使用点蚀试验(实践CE)。随着表面半径变小,将缝隙形成物与样品表面匹配的问题变得更加困难。

5.4.2缝隙垫圈的重复使用,组装至规定力矩时,TFE碳氟化物分段垫圈在试验期间应无变形。重复使用以前,检验每一垫圈有无变形或其它损坏迹象。若有这种迹象,应弃置这些垫圈。某些情况,缝隙垫圈可能被受测试合金的腐蚀产物污染。通常,浸没于室温下的稀HCl(如5-10%体积比)中,可去除这些污物,然后用中性去垢剂擦拭,并用水冲洗。

5.4.3夹具每一组件需要一个UNSN10276合金(或类似耐腐蚀合金)夹具。每一组件由一螺栓和螺母加两个个垫圈组成。应规定螺栓长度,使其能通过5.1节中所介绍的玻璃器皿的开口。

5.5工具和仪器

5.5.1方法DF缝隙腐蚀试件的组件,需要一个6.35mm1/4in)的力矩限制螺母扳手。

5.5.2点蚀探测用低倍率显微镜(如20倍放大)。

......



image.png//

缝隙垫圈尺寸


内径

外径

厚度

类型

mm

in

Mm

in

mm

in

A

6.73

0.265

15.9

0.625

2.54

0.10

12

B

6.73

0.265

15.9

0.625

6.34

0.250

12

C

9.92

0.391

15.9

0.625

6.34

0.250

12

2 TFE碳氟化物缝隙垫圈




6.三氯化铁溶液

6.1对于方法AB,将100gFeCl3·6H2O溶于900mL Ⅳ型试剂级水(规范D1193)(约6%,质量比)。若有任何不溶解的颗粒,则经玻璃棉或滤纸过滤去除。

6.2对于方法CDEF,将68.72g试剂级三氯化铁(Fe13·6H2O)溶于600mL试剂级水(规范D1193)(约6%,质量比)

......


7.试样

7.1虽然该方法可试验各种形状和尺寸,但推荐25x50rnm1x2in)的试样作为标准尺寸。进行比较时,一个试验系列中的全部试样应具有同一尺寸。由于端面-粒状表面对点腐蚀的敏感度,在试样尺寸限度内,端面-粒状表面与试样表面之比应保持尽可能小些,除非端面-粒状点腐蚀是评估的组成都分。

11:方法B中,试样厚度会影响缝隙紧密度和试验结果。

12:在一项预期低温试验中,方法CDEF中的端面-粒状腐蚀不可作为普遍的腐蚀。

7.2剪切切割试样时,若不评估剪切边缘的耐腐蚀性,则应在试验以前以机加工或研磨方式去除变形材料。

7.3对于方法DE,应在试样中心钻一个足够大的孔,以便容纳用于连接裂口装置的螺栓和隔离套。

7.4试样所有表面应抛光至均匀的表面光洁度。已证实A120号研磨砂纸可提供令人满意的标准光洁度。优选湿式抛光,若采用干式抛光,则应缓慢进行,以免过热。试样锐边应倒圆,以免切割橡皮圈或O型环。

13:为达到均匀性而优选抛光表面时,为评估其它表面光洁度(如研磨表面光洁度),试验者做判断时,试验可能变更。

......



8.方法A——三氯化铁点腐蚀试验

8.1方法

8.1.1将以600mL三氯化铁溶液倒入1000mL试验烧杯。若采用大于标准的试样,则按试样表面面积提供至少5mL/cm230mL/in2)容量的溶液。将烧杯移送至恒温浴槽,并使试验溶液达到所需恒定温度。实验时采用的温度推荐为22±250±2

8.1.2将试样置于玻璃吊兰架,待试验溶液达到所需温度后,将吊兰架和试样浸没于试验溶液中。在整个试验期间保持溶液恒温。

8.1.3用观察玻璃盖封盖试验容器。合理的试验周期为72小时,但是,根据试验者的判断,可以采用不同的方案,取决于被评估的材料。

......



9.方法B——三氯化铁缝隙腐蚀试验10

9.1方法

9.1.1在每一试管内加150mL三氯化铁溶液,插入一橡皮塞,并将试管置于一恒温浴槽,直到其达到所需恒定温度。评估时采用的淮荐温度为22±250±2

9.1.2O型环或每两个橡皮圈一个双环,将两TFE-碳氟化物夹块固定于试样,如图3所示。使用塑料手套以免操作期间手接触金属表面。对于25mm1in.)尺寸,采用小O型环或No.12橡皮圈;对于50mm2in.)尺寸,采用大O型环或No.14橡皮圈。

9.1.3试验溶液达到所需温度后,将试管倾斜45°角,并将试样推至管底。重置管塞,将试管放回到浴槽。

9.1.4合理的试验周期为72小时,但是,根据试验者的判断,用不同的方案,取决于被评估的材料。将试验溶液倒入干净的烧杯,并从试管中滑出试样,定期检验试样。在水中漂洗试样,并在O型环或橡皮圈四个接触点下和两个TFE碳氟化物夹块下检查。若需进一步暴露于试验溶液,应在试样干燥前,将试样和溶液放回试管,并立刻将试管放回到浴槽。

14:为检验而取出试样,可能影响腐蚀速率,当这些结果与由恒定浸没试验获取的结果比较时,应注意到这种影响。

......


image.png//

a)在橡皮圈下四裂口及一夹块下腐蚀试验后的试样。

b)组装的缝隙腐蚀试样。

3三氯化铁缝隙腐蚀试样




10.方法C——镍基和铬包复钢合金的临界点腐蚀温度

15:见表1

10.1方法

10.1.1600mL酸性三氯化铁溶液倒入试验容器。若采用较标准大的试样,则按试样表面面积提供至少5mL/cm230mL/in2)的溶液容量。用观察玻璃盖封盖容器,转移至恒温浴槽,并使其达到所需恒定温度。试验开始前,校核该温度。

10.1.2若用试管取代1000mL的试验容器,则应填加150mL试验溶液。

10.1.3将试样置于一玻璃吊架,待试验溶液达到所需温度后,将吊兰架和试样浸没于试验溶液中。用以下等式确定开始温度1011

CPT=2.5×%Cr+7.6×%Mo+31.9×%N-41.0                1

由以上等式估算,试验应在最接近的5增量处开始。最低试验温度为0,最高试验温度为85。一个容器放一个试样,在容器上置放观察玻璃。在整个试验期间保持该温度[±1±1.8]。标准试验周期为72小时。由实验室间试验(16.1.2节)评估该试验周期,并且,为在某些高耐腐蚀性镍基合金上形成腐蚀,需要该试验周期。应如15.1节中指示的报告试验周期。

16:临界点蚀缝隙腐蚀试验可能需要三到五个复制试件用于测定每种合金/条件的临界温度。

17:可在较高温度下进行,85是最高试验温度。

10.1.4在试验周期的末尾,取出试样,用水冲洗,在流水下用尼龙硬毛刷擦洗,在丙酮或甲醛中浸泡,并在它气中干燥。

10.1.5按第14章检验。若局部腐蚀深度为0.025mm0.001in)或更深,则可认为存在点腐蚀

......



11.方法D——镍基和铬包复合金的临界缝隙腐蚀温度试验12

18:见表1

11.1方法

11.1.1在试件上加装两个裂口垫圈。可以采用一个TFE-碳氟化物管套(电气绝缘用)和一个螺栓、一个螺母和UNS N10276平垫片将缝隙垫圈固定于试样,如图4所示。螺栓周围应采用绝缘套,并应检查试样是否与螺拴有电气上的接触。螺检的拧紧力矩影响缝隙的紧密性和试验结果。应采用6.35mm1/4in)的拧紧力矩限制螺母扳手施加0.28Nm40in-oz)的力矩。应如15.1节所示报告该力矩。

19:由试验室间试验评估该0.28Nm40in-oz)的力矩,16.1.2节。

20:(a)也可采用钛螺栓、螺母和平垫片将裂口垫圈连接至试样。(b)对于相同的力矩,不同的缝隙装置可以给出不同的试验结果。

11.1.2600mL酸性三氯化铁试验溶液倒入1000mL的试验容器。用观察玻璃盖在该容器上,移送至恒温浴槽,并使其达到所要求的均恒温度。开始试验前,校验该温度。

11.1.3若用试管代替1000mL试验容器,应加150mL试验溶液。

11.1.4当试验溶液已达到所要求的温度以后,将试样浸没于其中。对于镍基合金,可用以下等式估算开始温度

......




1 第一试验室间试验项目的结果

1:在试样螺栓表面产生至少0.025mm0.001in)深腐蚀的低温度,忽略边缘腐蚀。

合金/试验室

方法C——CPT临界点腐蚀温度(

方法D——CCT临界缝隙腐蚀温度(

UNS S31603

UNS N08367

UNS S44735

UNS N06022

UNS S31603

UNS N08367

UNS S44735

UNS N06022

1

20/20/20

75/A/A

85/85/85

>85/>85/>85

<0/<0<0

30/30/30

42/35/42

50/A/50

2

20/20/20

70/70/70

80/80/80

>85/>85/>85

<0/<0<0

25/25/25

35/35/A

50/55/55

3

20/20/20

85/85/85

75/85/85

>85/>85/>85

<0/<0/<0

25/30/30

35/40/40

55/60/60

4

19/19

75/80

81/81

>85/>85

<0/<0

34/34

40/40

67/67

5

20/20/20

75/75/75

70/70/75

>85/>85/>85

<0/<0/<0

20/20/20

45/45/45


6

20/20

75/80

75/85

>85/>85

<0/<0

30/30

40/40

55/55

A试验进行,但未观察到腐蚀。

image.png//

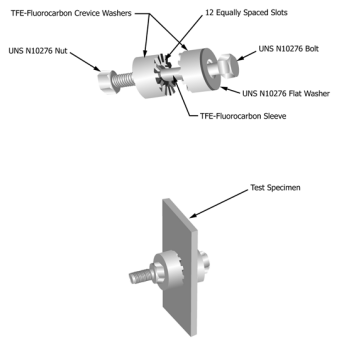

4 方法D缝隙垫圈




11.1.5在该试验周期末尾,取出试样,用水冲洗,在流水下用尼龙硬毛刷擦洗,以便去除腐蚀产物,在丙酮或甲醛中浸泡,并干燥。

11.1.6按第14章检验。若局部腐蚀为0.025mm0.001in)深或更深,则被认为存在缝隙腐蚀

11.1.6.1若观察到最小或较大点腐蚀,则降低浴槽温度5,并采用一新试样和新鲜溶液,重复步骤11.1.111.1.6

......



12.方法E——不锈钢的临界点腐蚀温度试验

21:见表2

12.1方法

12.1.1600mL酸性三氯化铁试验溶液倒入试验容器。若采用比标准大的试样,则至少按试样表面面积5mL/cm230mL/in2)提供溶液容积。用观察玻璃盖封盖容器,移送至一恒温浴槽,井使其达到所要的均恒温度。开始试验以前,校核该温度。

12.1.2若用试管代替1000mL试验容器,应加150mL试验溶液。

12.1.3当试验溶液已达到所要求的温度以后,将试样置于一玻璃吊兰架,并浸没于试验溶液中。用10.1.3节中的等式(1)估算开始温度。

用以上等式估算,试验应在最接近的5增量处开始最低试验温度为0,最高试验温度为85,见10.1.3节的注1617。在一试验容器内不应放置一个以上试样。在该容器上重新放置观察玻璃盖,并在整个试验周期内保持该温度上[±1±1.8]。标准试验周期为24小时。16.1.2节由试验室问评估该试验周期。应如15.1节中指出的报告试验周期。

......




2 试验室间试验项目的结果

1:在试样螺栓表面产生至少0.025mm0.001in)深腐蚀的低温度,忽略边缘腐蚀。

合金/试验室

方法E——CPT临界点腐蚀温度(

方法F——CCT临界缝隙腐蚀温度(

UNS S31603

UNS S31803

UNS S44735

UNS N08367

UNS S31603

UNS S31803

UNS S44735

UNS N08367

1

15/15/A

30/30/30

85/85/85

75/A

0/0/0

15/A/A

30/A/A

30/30/30

2

10/A/A

25/25/A

80/80/80

75/75

0/0/0

15/15/15

30/30/30

25/25/25

3

0/0/0

25/25/A

80/80/80

70/70/A

0/0/0

20/20/20

35/35/35

30/30/A

4

15/15/A

30/30/30

75/A/A

75/75/A

0/0/0

20/20/20


20/20/20

5

15/15/15

20/A

80/80/80

70/70/70

0/0/0

20/20/20

35/35/35

30/30/30

6


40


75


15

35

25

7

15/15/15

35/35/35

>85/>85/>85

75/75/75

0/0/0

25/25/25

35/A/A

30/30/30

A试验进行,但未观察到腐蚀。


12.1.5.1若观察到最小或较大点腐蚀,则降低浴槽温度5,并采用一新试样和新鲜溶液,重复步骤12.1.112.1.5

12.1.5.2若观察到比最小点腐蚀更小的腐蚀,则升高浴槽温度10,并采用一新试样和新鲜溶液,重复步骤12.1.112.1.5

13.方法F——不锈钢的临界缝隙腐蚀温度试验

22:见表2

13.1方法

13.1.1在试件上加装两个缝隙垫圈。可以采用一个TFE碳氟化物管套(电气绝缘用)和一个螺栓、一个螺母和UNS N10276平垫片将裂口垫圈固定于试样,如图4所示。螺栓周围应采用绝缘套,并应检查试样是否与螺栓有电气上的接触。螺栓的拧紧力矩影响裂口的紧密性和试验结果。应采用6.35mm1/4in)的拧紧力矩限制螺母扳手施加1.58Nm10in-oz)的力矩。应如15.1节所示报告该力矩。

23:由试验室间试验评估该1.58Nm14in-lb),16.1.2节。

13.1.2600mL酸性三氯化铁试验溶液倒入1000mL的试验容器。用一观察玻璃封盖该容器,移送至恒温浴槽,并使其达到所要求的均恒温度。开始试验前,校验该温度。

13.1.3若用试管代替1000mL试验容器,应加150mL试验溶液。

13.1.4当试验溶液已达到所要求的温度以后,将试样浸没于其中。可用以下等式估算开始温度141516

CPT=3.2×%Cr+7.6×%Mo+10.5×%N-81.0         3

由以上等式估算,试验应在最接近的5增量处开始。最低试验温度为0,最高试验温度为85(见注1617)。在一试验容器内应不放置一个以上试样。在该容器上重新放置观察玻璃盖,并在整个试验周期内保持该温度[±1±1.8]。标准试验周期为24小时。由实验室试验(16.1.2节)评估该试验周期,应如15.1节中指示的报告试验周期。

13.1.5在该试验周期末尾,取出试样,用水冲洗,在流水下用尼龙硬毛刷擦洗,以便去除腐蚀产物,在丙酮或甲醛中浸泡,并干燥。

13.1.6按第14章检验。若局部腐蚀为0.025mm0.001in)深或更深,则被认为存在缝隙腐蚀

13.1.6.1若观察到最小或较大点腐蚀,则降低浴槽温度5,并采用一新试样和新鲜溶液,重复步骤13.1.1

......



14.试验和评估

14.1目视检查和照相复现试样表面,连同检测试样的质量损耗,通常足以表征不同材料的点腐蚀耐受程度。更详细的检查将包括最大点蚀深度、平均点蚀深度、点蚀密度和缝隙深度的测量(见指南G46)。若在暴露期间(方法B)任何时刻,橡皮圈或O型环破裂,则该次试验应作废。

24:大于或等于0.0001g/cm2的质量损耗腐蚀率,可能是点蚀缝隙腐蚀的征兆。需要目视枪查。不需要质量损耗小于0.0001g/cm2的试样照相,因为在低放大倍数下无腐蚀点。

14.1.1需要用一个针状物探查金属表面的腐蚀点以便展现表面下的腐蚀。腐蚀的局域化模式常常导致封闭的点蚀

14.2在低放大倍数(如20放大倍数)下检查试样面有无点蚀。区别试样边缘与面之间的点蚀,考虑到边缘麻点可能影响试徉面上的点腐蚀。若不特别关注,可以忽略边缘点蚀;例如,在评估对端粒腐蚀敏感度时。

14.3采用合适的技术测量最深的点蚀;例如,针尖测微量仪,或带标定过的精密聚焦旋钮或标定过的目镜的显徽镜。可能需要探测某些麻点,以确保暴露空腔。测最大量麻点以测定最深的点蚀(方法ACE),和十个最深点蚀的平均值(方法A)。在计算的平均值中,不包含与试样边缘相交的点蚀

......



关键词

缝隙腐蚀;三氯化铁试验溶液;局部腐蚀;镍基合金;点腐蚀;不锈钢。



附录(非强制性资料)

X1.ASTM标准试验方法G48-XX数据计算机化的推荐标准格式

X1.1为促进在建立计算机化腐蚀数据库、简化数据比较和数据交换中的一致性,对于这类数据库中试验数据具体类型的内容,提供推荐的标准格式,是适宜的。这也对促进数据库创建者包含足够完整的信息、具有重要影响,这样,可确保在各自源数据之间进行比较,其中包含了试验规程和条件方而的相似性或差异性。

X1.2X1.1是在三氯化铁溶液中的麻点和缝隙腐蚀数据的计算机化推荐标准格式,该试验溶液按试验方法G48配制。表X1.1中有三个信息列。

X1.2.1宇段号——易于处理该格式准则中具体字段的基准号。无永久值,不成为数据库本身的一部分。

X1.2.2字段名称和说明——字段的完整名称,数据库的该字段所含信元素的说明。

X1.2.3类别组、数值或单位——该字段中可能包含信息的类型或表达数字的单位(在性能或其他数字字段情况)的列表。类别组是封闭的(即是完带的)组,包含该字段的全部可能(或可接受)的输入。数位是代表性组,列出典型(但不需要全部可接受)的至该字段的输入。

X1.3该格式中所含信息的字段或元素是推荐的字段或元索,提供充分完整的信息,使用户对其能力具有信心,能比较来自各数据库的数据,并使该数据库有助于更为广泛的用户。

X1.4考虑到许多数据库专为很特殊的应用编制,并且各别数据库的建立者,考虑到对该项特别应用并无价值,可能选择忽略某些信息段。但是,有某些最低度效目的字段被认为对任何数据库都是重要的。没有这些字段,用户就没有充足的信息合理地解释这些数据。在推荐的标准格式中,用星号(*)标记这些字段。

X1.5该格式的表达并不代表要求在每一数据库中应包含该建议中所含信息的所有元索。其实,它是关于这些元素的一项准则,这些元素对于大多数数据库的至少某些用户可能是有用的。当然,并非所有数据库都备有为其内容推荐的所有信息元素;这些事实不应妨碍数据库建造者和用户进行处置,只要包含最基本的信息(标注星号的项)。

X1.6考虑到在某些其体情况下,可能备有为一数据库用户附加的数值信息元素。在这些情况下,鼓励数据库建造者包含这些元素以及推荐格式中的元素。准则G107中给出附加元素格式准则。

......



X1.1根据ASTM标准试验方法G48-XX数据计算机化的推荐标准数据格式

字段No.A

字段名称和说明

类别组、数值或单位

字段No.A

字段名称和说明

类别组、数值或单位

试样性能

1B

2

3



4





试验环境

5B



6B



7B

暴露条件

8B

9

10B



11B















12B



13



材料标志C

14

15

16

17

18B





ASTM标准试验方法

试验类型

注明的试验日期

内部试验室参考号



溶液中FeCl3的重量百分比

溶液中HCl的重量百分比

试验容器容量



试验温度

如何维持温度

试样支承



缝隙装置类型















所用力矩,方法D

溶液容积/试样表面积



材料级别

材料类别

材料子级

普通名/商标名

统一编号体系标志(UNSNo.



g/cm2



点蚀缝隙腐蚀

年..



字母数字串





7%6%



1%



mL



±

字母数字串

玻璃吊兰(方法ACE

圆柱体TFE夹块(方法B

氟化弹性O型环(方法B

橡胶圈(方法B

XTFE垫片(方法DF

其他

0.28Nm

其他

mL/cm2





字母数字串

字母数字串

字母数字串

字母数字串

字母数字串



试样性能

19B









20











21







22B















23

24



25

26

27





28

29

30

31









产品形状









产品制造方法











最后压延步骤







热力学条件















炉号/批次标识

炉号/批次化学分析

试样标识

试验的双试样No

试样

尺寸-厚度,

宽度/直径,长度

孔直径

焊接接试样?

焊缝细节

焊缝状况







管/

薄板/

线//

其他

挤压

锻造

铸造

轧制

动力压缩

其他

冷作(带,%收缩率)

热作(含挤压和锻制)

回火

退火

正火

淬火

冷轧

热轧

老化

其他

字母教字串

字母教字串



字母教字串

数字

cmcmcm





cm

是/

字母教字串

打磨

机加工

沉积状的

喷玻璃珠

其他



X1.1(续)

字段No.A

字段名称和说明

类别组、数值或单位

字段No.A

字段名称和说明

类别组、数值或单位

试样性能

32B











33













34B







35





36B





表面状况











表面处理













边缘状况







相对加工方向的取样方向



质量损耗/单位面积



如被加工状

去锈的

机加工/打磨

化学清洗的

碰砂/

其他

渗氮

渗碳

涂覆

包覆

阳极化

其他

切割状

剪切状

磨削

机加工

纵向

横向

短横向

g/cm2



试样性能

37



38



39

40



41





42



43



44





45



46



47



平表面上的最大点蚀深度

平表面上的平均点蚀深度

点蚀密度

试样边缘上的最大点蚀深度

试样每侧腐蚀部位数目,方法DF

缝隙腐蚀最大深度

缝隙腐蚀平均深度

测盘点蚀缝隙深度所用方法



测定的CFT/CCT

温度

技术委员会报告/

文件

其他文件



微米



微米



数目/cm2

微米



(例如)3+5





微米



微米



针尖测微仪显微镜

其他



字母数字串



字母数字串

A字段号仅供参考。这些字段既不意味在任何具体数据库中应包含所有这些字段,也不意味要求在这项特别订单中使用这些字段。

B表示试验结果计算机化的重要信息。

C参考准则E1338



如需查看完整版,请联系致电0512-6883-0001


转载请注明精川材料检测地址:www.jctest.vip

《上一页 下一页》
