材料力学笔记之——拉伸(压缩)与弯曲组合变形

2022-04-29

工程中的杆件往往不是单一的变形形式,在实际工程中,大部分构件受力比较复杂,构件在荷载作用下往往发生两种或两种以上的基本变形。若其中有一种变形是主要的,其它变形所引起的应力(或变形)很小,则构件可按主要的基本变形进行计算;若几种变形引起的应力(或变形)在同一数量级,则构件的变形称为组合变形。

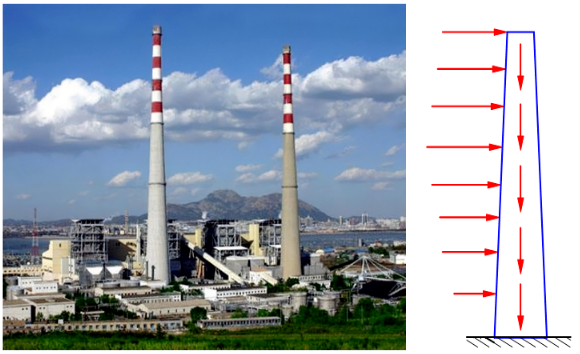

烟囱受到自重引起的轴向压缩,水平风力引起的弯曲变形

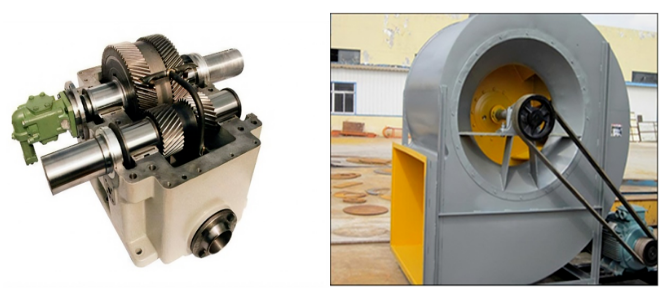

机械中的齿轮(皮带轮)传动轴在外力作用下,发生扭转和弯曲变形

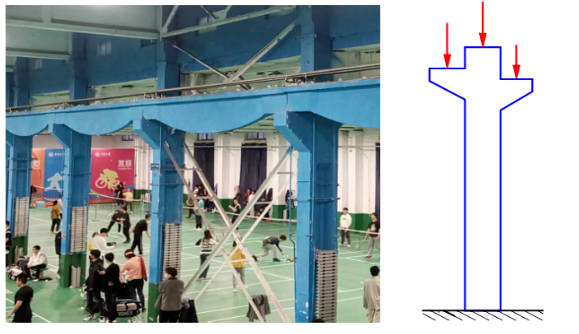

厂房中立柱受轴向压力及偏心压力的作用,立柱将同时发生轴向压缩和弯曲变形


对于组合变形下的构件,把载荷向杆件的轴线简化,根据受力特征,依据基本变形外力作用方式,判断构件的变形形式,分别计算构件在每一种基本变形下的内力、应力或变形,然后利用叠加原理,综合考虑各基本变形的组合情况,以确定构件的危险截面、危险点的位置及危险点的应力状态,进行相应的强度或刚度计算。


在线弹性、小变形条件下,可以认为组合变形的每一种基本变形是各自独立的互不影响,即任意一种载荷作用下产生的应力和变形,不受其它载荷的影响。杆件的内力、应力、变形与载荷满足线性关系。因此,可以使用叠加法实现组合变形杆件的应力和变形的计算。

合变形杆件的分析步骤如下

1. 外力分析


把外力向杆件的轴线简化,根据受力特征分为几组载荷,每组载荷对应一种基本变形。


2. 内力分析


分别分析每一种基本变形的内力,做出内力图,根据内力图确定杆件的危险截面。


3. 应力分析


根据每一种基本变形时危险截面上的应力分布,应力叠加后确实危险截面上的危险点,并对危险点进行应力分析,计算其主应力。


4. 强度计算


选用恰当的强度理论,进行强度计算(强度校核、截面设计、许可载荷确定)。由于剪力对构件强度的影响一般远小于其它内力,故在组合变形的强度计算中,忽略剪力引起的切应力的影响,在组合变形中主要考虑轴力、扭矩、弯矩三种内力,剪力图不用画。


拉伸(压缩)与弯曲组合变

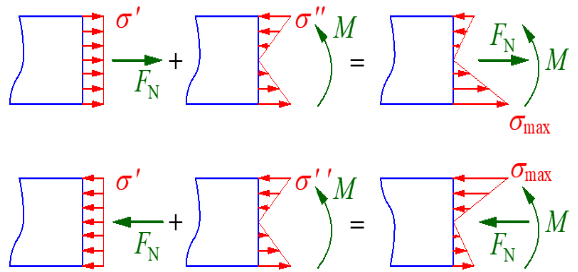

杆件在轴力和弯矩作用下,应力分布如上图所示,两个应力叠加后,最大应力为


危险点处于单向应力状态。


强度条件

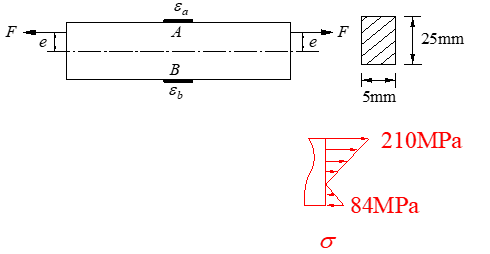

举例:矩形截面钢杆,用应变片测得上、下表面的轴向应变分别为εa=1×10-3εb=-0.4×10-3,材料的弹性模量为E=210GPa试绘制横截面上的正应力分布图,并确定拉力F 和偏心距e 的大小。


解:件发生拉伸与弯曲组合变形,A 点的应力为


点的应力为

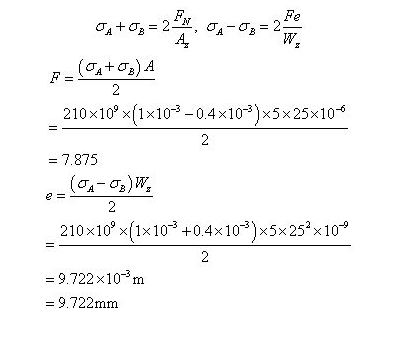

由上两式可解得
