疲劳断口形貌及其特征

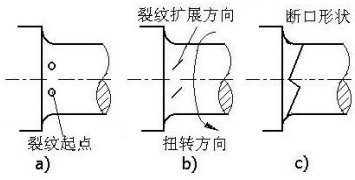

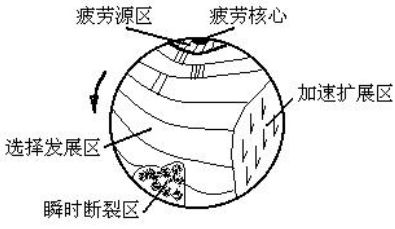

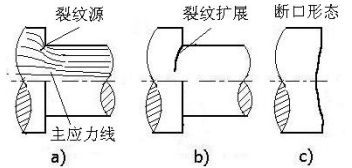

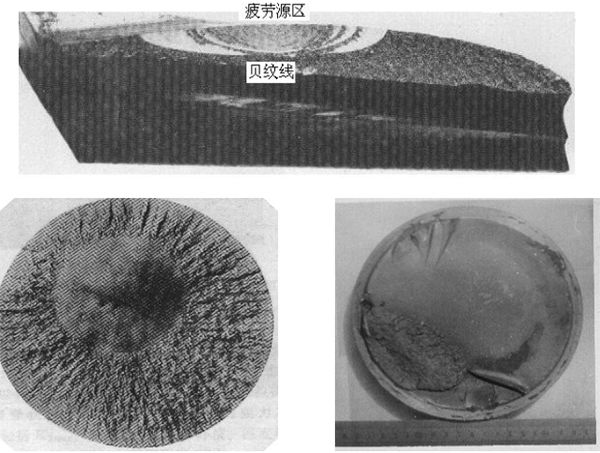

典型的疲劳断口的宏观形貌结构可分为疲劳核心、疲劳源区、疲劳裂纹的选择发展区、裂纹的快速扩展区及瞬时断裂区等五个区域。一般疲劳断口在宏观上也可粗略地分为疲劳源区、疲劳裂纹扩展区和瞬时断裂区三个区域，更粗略地可将其分为疲劳区和瞬时断裂区两个部分。大多数工程构件的疲劳断裂断口上一般可观察到三个区域，因此这一划分更有实际意义。

(1) 疲劳断裂的微观形貌特征

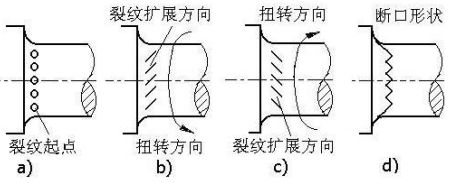

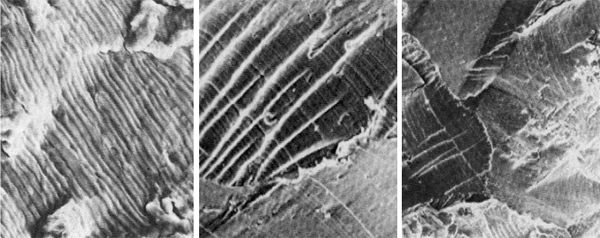

疲劳断口微观形貌的基本特征是，在电子显微镜下观察到的条状花样，通常称为疲劳条痕、疲劳条带、疲劳辉纹等。疲劳辉纹是具有一定间距的、垂直于裂纹扩展方向、明暗相交且互相平行的条状花样 。

• 延性疲劳辉纹：是指金属材料疲劳裂纹扩展时，裂纹尖端金属发生较大的塑性变形。疲劳条痕通常是连续的，并向一个方向弯曲成波浪形。通常在疲劳辉纹间存在有滑移带，在电子显微镜下可以观察到微孔花样。高周疲劳断裂时，其疲劳辉纹通常是延性的。




• 脆性疲劳辉纹：是指疲劳裂纹沿解理平面扩展，尖端没有或很少有塑性变形，故又称解理辉纹。在电子显微镜下既可观察到与裂纹扩展方向垂直的疲劳辉纹，又可观察到与裂纹扩展方向一致的河流花样及解理台阶。脆性金属材料及在腐蚀介质环境下工作的高强度塑性材料发生的疲劳断裂，或缓慢加载的疲劳断裂中，其疲劳辉纹通常是脆性的。

(1) 疲劳断裂性质的判别

为了进一步分析载荷性质及环境条件等因素的影响，有必要利用断口的微观特征对零件疲劳断裂的具体类型作进一步判别。

对于超高强度钢，在加载频率较低和振幅较大的条件下，低周疲劳断口上可能不出现疲劳辉纹，而代之以沿晶断裂和微孔花样为特征。

热稳定不锈钢的低周疲劳断口上除具有典型的疲劳辉纹外，常出现大量的粗大滑移带及密布着细小二次裂纹。

高温条件下的低周疲劳断裂，由于塑性变形容易，一般其疲劳辉纹更深、辉纹轮廓更为清晰，并且在辉纹间隔处往往出现二次裂纹。

碳钢、铜合金的腐蚀疲劳断裂多为沿晶分离；奥氏体不锈钢和镁合金等多为穿晶断裂；Ni-Cr-Mo钢在空气中多呈穿晶断裂，而在氢气和H2S气氛中多为沿晶或混晶断裂。加载频率低时，腐蚀疲劳易出现沿晶分离断裂。
