使用Weibull统计量评估盐雾腐蚀试验结果

寿命终止研究在汽车工业中广泛用于确定组件的耐用性。原理是对组件施加规定的应力（例如，对开关的通断循环），直到组件发生故障。在使用指数函数拟合足够数量的探针的寿命之后，可以对可靠操作的时间进行良好的估算。最近有人提议对盐雾腐蚀试验中测试的零件进行报废研究，以获得更可靠的白锈或红锈抗性值。

 评估寿命时，通常可以使用两种图表（图1）。首先，可以绘制出一定时间后失效的零件总数（失效概率）。其次，可以绘制给定时间段内发生故障的零件数量（密度函数）。

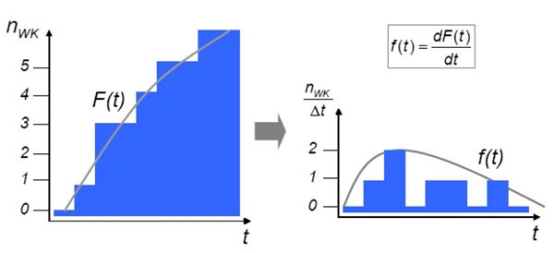

图1-寿命终止研究中的失效概率和密度函数图。

描述真实系统的大多数寿命终止方案的函数是三参数Weibull函数。以下方程式分别是故障概率及其偏差。

威布尔故障概率

                         (1)

密度函数

             (2)

Weibull函数中的三个参数可用于描述零件故障的特征。

T是比例参数，它是平均寿命和分布宽度的度量。  t o是无故障时间，是密度函数的偏移，在此之前故障概率为零。 b是表单参数。小的 b值对应于左对称曲线，并且同时开始出现故障。b 值大时，对应于右对称曲线，其中单个零件显示出早期故障，而故障率缓慢上升。从威布尔统计数据中得出的数字是B 10值。这是10％的部件发生故障（90％的可靠性）之前的时间跨度。B 10可通过拟合密度函数的积分找到，并且最常用作可靠性指标。

在这项研究中，我们从酸性或碱性电解液中镀锌了15个标准化腐蚀试验板。在19个定义的点上测量层厚度，并计算厚度分布。之后，将零件进行盐雾腐蚀试验。检查每个零件发生红锈的时间，并使用韦布尔函数进行分析。结果示于表1。

表1-镀锌板寿命终止研究的统计分析结果。

表格的上部显示了锌层厚度与腐蚀测试结果之间的一些相关性。碱性锌电解质通常提供稍低的效率，但金属分布更好。这由较低的锌层厚度和较低的标准偏差表示。酸性电解质中较高的平均层厚度与较高的平均腐蚀性能（比例参数T）相关，而由B 10值给出的系统的真实可靠性则更高。这样做的原因是更均匀的沉积和相当的最小厚度。

转载请注明精川材料检测地址：www.jctest.vip
