奥氏体钢焊缝产生晶间腐蚀原因及情况都介绍全了，必看！

奥氏体钢焊缝产生晶间腐蚀的原因是什么？

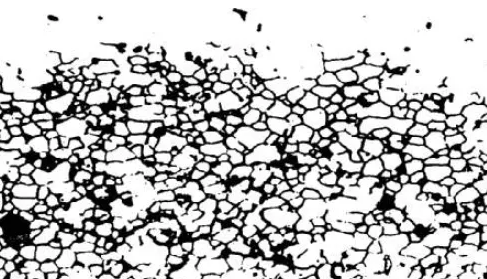

奥氏体钢体焊缝产生晶间腐蚀，也是由于在晶界析出铬的碳化物从而在晶界形成薄的贫铬层引起的。晶间腐蚀的趋势与焊接材料直接相关。当焊接材料含有稳定化元素（如Ti、Nb） 或含碳量大到超低碳（ωc≤0.03％）水平时，就不容易产生晶间腐蚀。这主要是由于Ti、Nb等元素与碳的亲和力大于铬与碳的亲和力，因而能取代Cr而与碳形成碳化物，使钢中绝大部分碳固定在这些碳化物中，因此能避免在晶界产生贫铬层。同样，如果焊缝中含碳量很低，也不利于在晶界形成贫铬层。

奥氏体钢焊缝产生晶间腐蚀通常有两种情况：

①由于焊接线能量过大或多层焊重复加热，使焊缝金属在敏化区温度区间所处的时间较长，晶界能产生铬的碳化物沉淀并形成贫铬层；

②虽然焊缝金属在焊态未形成贫铬层，但在焊后由于不恰当的热处理或在敏化温度范围工作，使焊缝经受敏化加热条件，因而产生了晶间腐蚀倾向。

( 2) 防止晶间腐蚀的措施

选择超低碳(碳≤0.03%)和钛或铌等稳定元素的不锈钢电极。采用小规格的目的是为了减少在危险温度范围内的停留时间，采用小电流、焊接速度快、电弧焊接时间短、无横向摆动。强制冷却（如铜垫和水冷却）可以用来加快焊接接头的冷却速度，减少热冲击区。多层焊接时，应控制层间温度，焊接前应将前一道焊缝冷却至60℃以下。接触介质的焊缝最终被焊接。焊接后的固溶处理。工件加热到1050℃~ 1150℃后淬火，使晶界上的Cr23C6溶解到晶粒中，形成均匀的奥氏体组织。

转载请注明精川材料检测地址：www.jctest.vip
