紧固件典型失效形式-应力腐蚀
2022-11-04
应力腐蚀是指材料或零件在应力和腐蚀环境的共同作用下发生的脆性断裂现象，没有明显的塑性变形痕迹。
拉伸应力：引起应力腐蚀的应力为拉应力，材料不同、环境不同时所需要的拉伸应力大小不同。能引起金属产生应力腐蚀的最小应力称为应力腐蚀开裂的临界应力，常用σscc表示； 特定腐蚀环境：如Cl-，H+，H2S，SO42-等；
材料应力腐蚀敏感性：纯金属不发生应力腐蚀破坏。但几乎所有的合金在特定的腐蚀环境中，都会引起应力腐蚀裂纹。

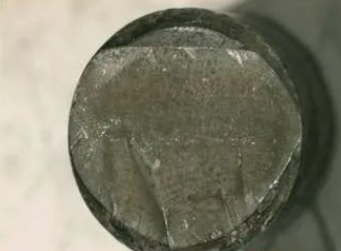

断口平直，与正应力垂直； 源区、扩展区通常色泽暗灰，常有腐蚀产物覆盖，离源区越近，腐蚀产物越多； 断口有时也会出现类似疲劳弧线的特征； 裂纹源处常有腐蚀产物或点蚀坑—即应力腐蚀裂纹源于点蚀 、晶间腐蚀等化学损伤缺陷。
断口微观形态：解理或准解理、沿晶断裂或混合型断口； 大多数应力腐蚀断面腐蚀产物呈泥纹花样，存在腐蚀性元素； 微观断口上常见二次裂纹，沿晶界面上一般存在腐蚀沟槽或 细小的蚀坑，晶粒外形轮廓常因腐蚀失去其清晰度，晶界加宽； 裂纹扩展过程中会发生裂纹分叉现象。
