金相检测简介之奥氏体不锈钢显微组织

金相通常指金属或合金内部结构，金相组织是反应金属金相的具体形态。金属的组织通常由成分、工艺和热处理状态决定，常见的组织有碳钢退火态的“铁素体和珠光体”，合金钢调质态的“回火索氏体”，奥氏体不锈钢固溶态的“孪晶奥氏体”等。

    奥氏体不锈钢是不锈钢中最广泛使用的、性能优异的不锈钢，典型的奥氏体不锈钢有304、316、321不锈钢。奥氏体不锈钢无磁性，耐腐蚀性能良好，具有优异的成型性和焊接性能，因此在石油化工，医疗器械，装饰装潢等领域中应用非常广泛。

    奥氏体不锈钢一般固溶处理后使用，组织通常为“孪晶奥氏体组织”，沉淀硬化不锈钢中还会有“氮化钛、碳氮化钛”等沉淀相析出，敏化态时奥氏体晶界上会析出Cr23C6，造成晶界贫铬。而奥氏体不锈钢中有α相析出，影响耐蚀性的同时会产生磁性。

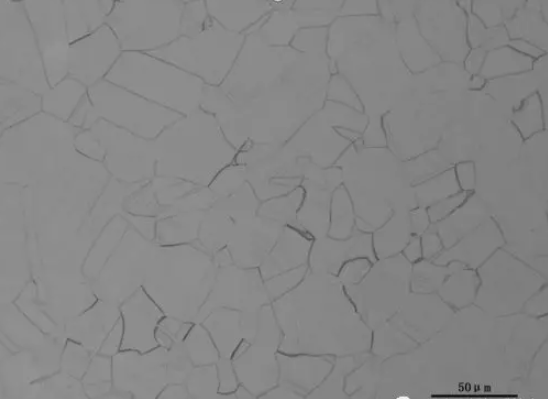

图1典型的孪晶奥氏体组织

（304固溶态最典型的组织）

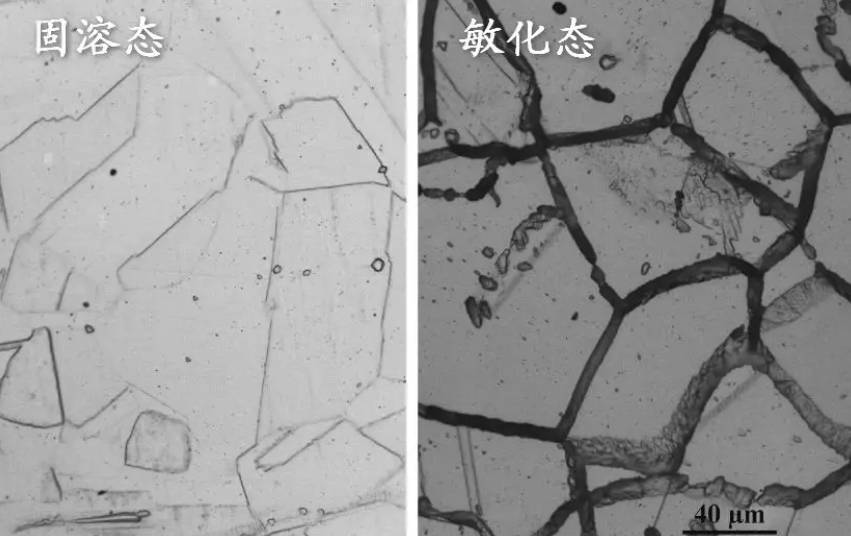

 图2固溶态和敏化态组织（×500）

(固溶态为典型的阶梯组织，敏化态时腐蚀后晶界呈沟状组织)

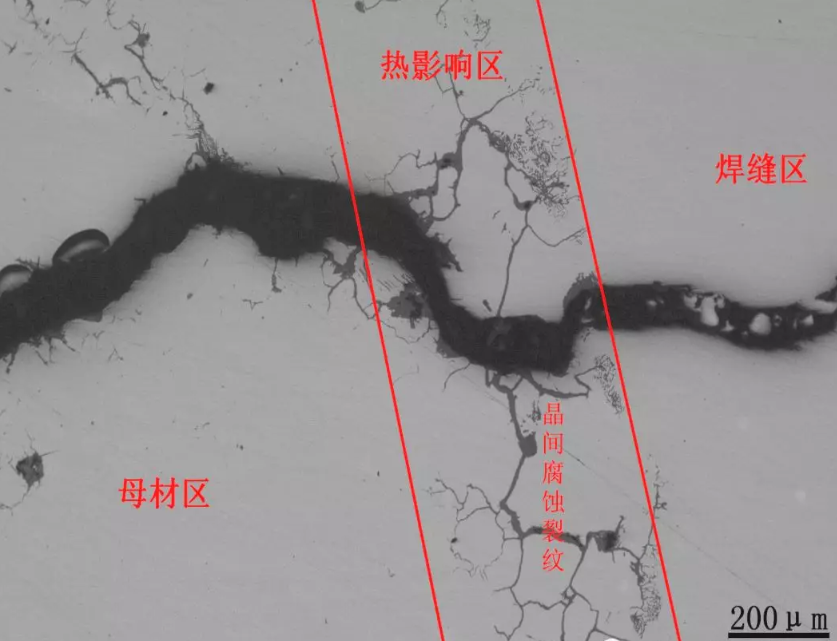

 图3焊缝热影响区晶间腐蚀裂纹

(高碳奥氏体不锈钢焊接时由于焊接热输入导致热影响区敏化，在腐蚀介质下形成网状晶间腐蚀裂纹，称焊缝刀状腐蚀，可焊后热处理或采用超低碳不锈钢解决)

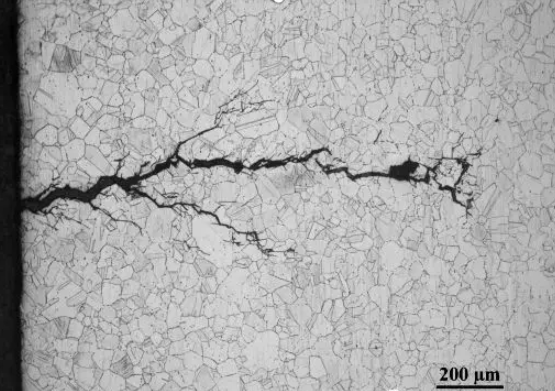

 图4 奥氏体不锈钢的闪电状应力腐蚀裂纹

（应力腐蚀是奥氏体不锈钢最常见也是最危险的失效形式，裂纹常为穿晶型）

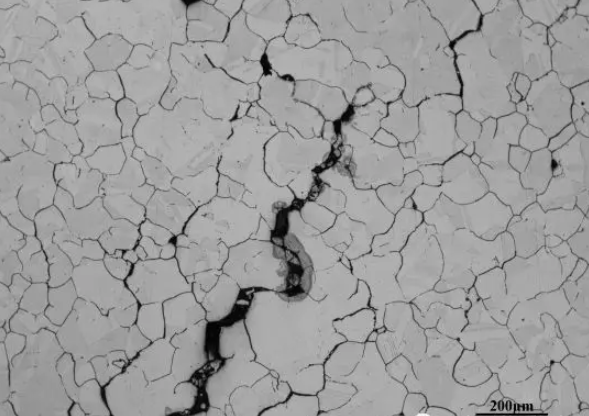

 图5 敏化态时应力腐蚀裂纹

（敏化态时呈沿晶扩展）

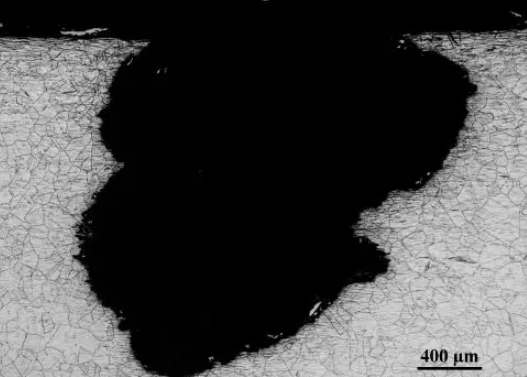

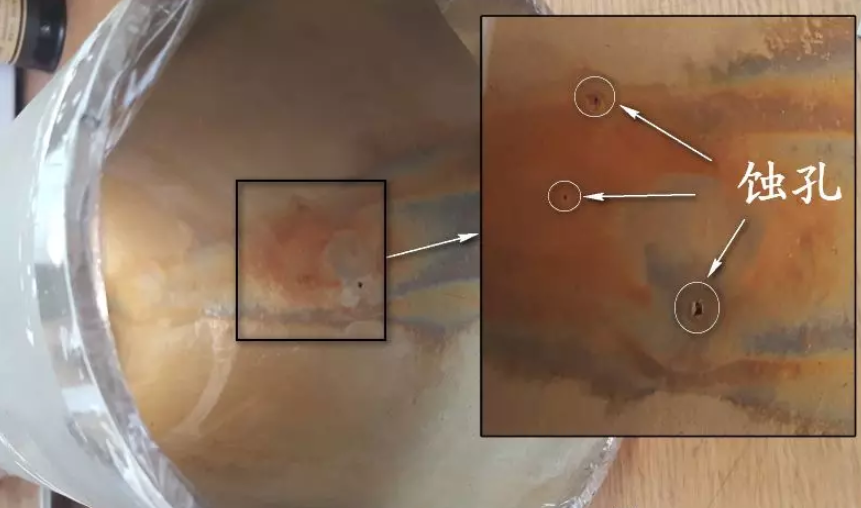

图6无缝管内表面点蚀坑及截面图

（点蚀亦是奥氏体不锈钢常见的失效形式，常见于Cl离子等介质中）

图7 304锻件中的α相

（奥氏体不锈钢中经常可见α相，α相会导致磁性和耐腐蚀性能下降，

在铸件和大型锻件中较为常见，可能会造成拒收）

转载请注明精川材料检测地址：www.jctest.vip
