慢应变速率应力腐蚀试验（SSRT）

2020-11-27

慢应变速率应力腐蚀试验（SSRT）

使暴露到特定环境中的试样承受逐渐增加的应变，通过特征参数评定应力腐蚀开裂的敏感性。

1、试验标准NACE TM0198-2011 ASTM G129-2013 GBT 15970.7-2000（idt ISO 7539-7:1989）金属和合金的腐蚀应力腐蚀试验第7部分：慢应变速率试验

2、试验介质

涉及高温高压、混合气体各种腐蚀环境。

3、试验方法

分别在惰性环境和同一温度的腐蚀性环境中以相同的应变速率进行试验。试验后首先将在惰性介质中的各特征参数与在腐蚀介质中的特征参数（断面收缩率、最大载荷、内积功等）进行对比，得到应力腐蚀敏感性指数ISCC来评定应力腐蚀开裂敏感性。关于ISCC衡量应力腐蚀开裂敏感性大小的一般评定：当ISCC＞35%，研究体系具有明显的应力腐蚀倾向；当ISCC介于25%~35%之间，研究体系有应力腐蚀倾向；当ISCC＜25%，研究体系没有明显的应力腐蚀倾向。然后借助低倍显微镜进行二次裂纹的宏观观察。最后借助扫描电镜对试样断面进行断口形貌观察，确定有无应力腐蚀特征。

SSRT试验能够快速评价特定金属与环境组合的应力腐蚀开裂敏感性，试验参数易于控制。

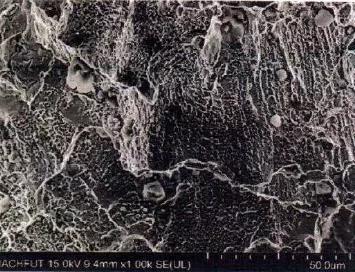

实验后的电镜扫描图

转载请注明精川材料检测地址：www.jctest.vip
