换热器防止应力腐蚀措施

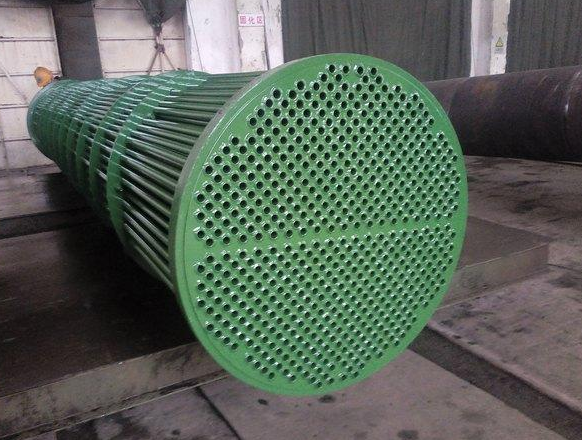

换热管的应力腐蚀多发生在管和管板焊接部位，以及管与折流板交界处。这些部位都有局部应力集中，在腐蚀介质状态条件下，易产生应力腐蚀，表现为焊接部位出现裂纹；管与管板间的间隙，易产生CI-的聚集及氧的浓差，从而容易在管表面形成点坑或缝隙腐蚀，使它成为SCC（应力腐蚀开裂）的裂源。管子与折流板交界处，往往是由于管子长，折流板多，管子稍有弯曲，容易造成管壁与折流板处产生局部应力集中，加之间隙的存在，故其交界处成为应力腐蚀的薄弱环节。对于换热器的应力腐蚀，可采取以下方法防护：

对管子与管板采用新型连接结构——内孔焊接，这样可以从根本上消除管头的缝隙，杜绝Cl-在这里浓缩的可能性。

目前消除管与管板间隙最简单实用的做法是强度焊加贴胀，但胀管深度应达管板底部，以消除全部缝隙。目前绝大多数制造厂和检修单位，采用的多辊式挤压机械胀管法，使管子产生塑性变形以及加工硬化现象，产生很大的残余应力。因此，对强应力腐蚀介质下的换热器，应对管板进行消除应力热处理。而采用静压式液袋、橡胶胀管法可大大降低管子外表面的拉伸应力。
