微动腐蚀是一种失效模式？
2021-01-01

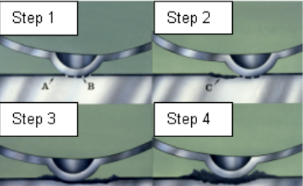

微动腐蚀是镀锡连接器的一种很典型的失效模式。锡在空气中很容易被氧化，而且氧化层还不导电，氧化层很脆，很容易被破坏，当线端连接器插入板端时，由于端子间的摩擦力，很容易把接触面上的氧化层破坏掉，露出了锡层，进而可以正常导电，不影响正常使用。 (1) 初次匹配时，锡的氧化层裂开，漏出锡层，实现了可靠电接触； (2) 接触点移动，露出新鲜的锡层。锡层暴露在空气中，形成了新的氧化层； (3) 接触点多次移动，锡层氧化物残留堆积； (4) 残留物堆积到一定的程度，形成瞬断现象(Intermittence)，破坏了电连接。 发生了微动腐蚀的端子的情形 严重的腐蚀情况，看起来像是电气端子有黑暗污迹。污迹通常出现在实际电气接触的位置。下图显示了公端子上的严重腐蚀斑点。 在不太严重的情况下，很难看到腐蚀点，必须使用一些特殊的实验室设备才能识别到。 一般情况下，应该从端子结构设计上来避免微动腐蚀。如下是一些额外的微动腐蚀防止措施： (1）尽量减少端子匹配付之间的相对运动：额外的夹子或支架可以减少连接器移动；具有高接触力的端子，抵抗微动腐蚀性能通常优于低接触力的端子；连接器设计，允许端子"浮动"，可以抵抗由于热循环引发的微动腐蚀。 (2）采用微动腐蚀“非易感”的镀层：如镀金或镀银。 (3) 采用接触面润滑剂：润滑剂可以滞后微动腐蚀的发生。
