应变片电测法

应变片电测法

测量原理

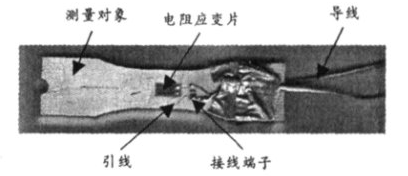

应变片电测法是用电阻应变计测量结构的表面应变，再根据应变—应力关系确定构件表面应力状态的一种试验应力分析方法；测量时将电阻应变片粘贴在零件被测点的表面，当零件在载荷作用下产生应变时，电阻应变计发生相应的电阻变化，用应变仪测出这个变化即可以计算被测点的应变和应力，系统安装结构示意见图1：

电阻应变片测试方法特点

• 测量精度和灵敏度高，常温测量时精度可达到1%～2% ；

• 量程大，最高可达 2×104με；

• 尺寸小，应变计栅长度最小为0.178mm，可以实现梯度较大的应变测量；

• 技术成熟，应用广泛；

但是应变片的测量原理也决定了它的技术缺点：

• 属于接触式测量，只能测量构件表面的应变不能测量构件内部应变；

• 不能进行3D应变测量；

• 应变计测出的应变值是应变计栅长度范围内的平均应变值；

• 属于电测法一个应变片需有两根导线构成测量回路，并且需要采取特殊的措施增强系统的抗电磁干扰能力。
