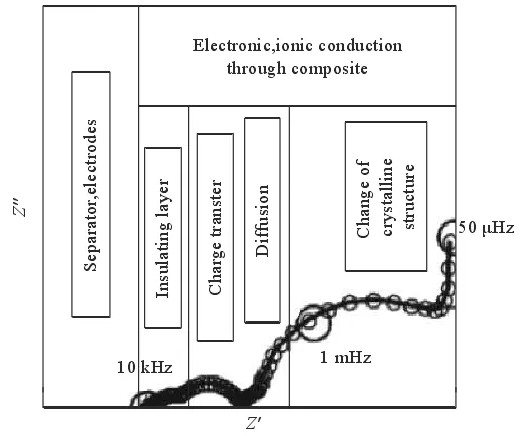

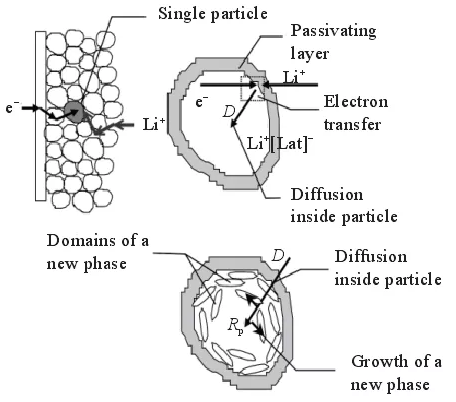

锂离子电池正极具有较高的电压，不仅可以作为电极材料参与电化学反应，而且为电池提供锂离子源；负极的电压较低，在电池充电时起到储存锂离子的作用，放电时将锂离子脱出，实现锂离子可逆的脱/嵌过程。因此锂离子电池正负极材料的充放电容量、循环稳定性能和充放电倍率等重要特性均与锂离子在嵌合物电极材料中的脱出和嵌入过程密切相关，而这些过程可以很好地从电化学阻抗谱的测量和解析中体现出来。把电池中的电极过程等同于电阻与电容串、并联组成的简单电路，通过测试设备电化学工作站输入扰动信号，得到相应的输出信号，根据测量得到的电化学阻抗（EIS）谱图，确定 EIS的等效电路或数学模型，与其他的电化学方法相结合，即可推测电池中包含的动力学过程及其机理。使用小幅度正弦波对电极进行极化，不会引起严重的浓度极化及表面状态变化，扰动与体系的响应近似呈线性关系，速度不同的过程很容易在频率域上分开。在很宽频率范围内测量得到阻抗谱，从而判断出含几个子过程，进而讨论动力学特征，因而 EIS能比其他常规的电化学方法得到更多的电极过程动力学信息和电极界面结构信息。目前描述电化学嵌入反应机制的模型主要有吸附模型 (adsorption model) 和表面层模型 (surface layer model)。一般采用表面层模型来描述锂离子在嵌合物电极中的脱出和嵌入过程。表面层模型最初由Thomas等提出，分为高频、中频、低频区域，并逐步完善。Barsoukov基于锂离子在单个活性材料颗粒中嵌入和脱出过程的分析，给出了锂离子在嵌合物电极中嵌入和脱出过程的微观模型示意图（见图 3），认为锂离子在嵌合物电极中的脱出和嵌入过程包括以下步骤：1)电子通过活性材料颗粒间的输运、锂离子在活性材料颗粒空隙间的电解液中的输运；2)锂离子通过活性材料颗粒表面绝缘层(SEI膜)的扩散迁移；3)电子/离子导电结合处的电荷传输过程；4)锂离子在活性材料颗粒内部的固体扩散过程；5)锂离子在活性材料中的累积和消耗以及由此导致活性材料颗粒晶体结构的改变或新相的生成。充分考虑了导电剂对锂离子嵌入和脱出过程的影响，即电子传输过程对嵌锂过程的影响，研究者对表面层模型进行了完善。锂离子在嵌合物电极中脱出和嵌入过程的典型电化学阻抗谱共分为五部分，如图 4所示。但由于受实验条件的限制，极低频区域（<0.01 Hz）与活性材料颗粒晶体结构的改变或新相生成相关的半圆以及与锂离子在活性材料中的积累和消耗相关的垂线很难观察到。1）高频区域：与锂离子通过活性材料颗粒表面 SEI膜扩散迁移相关的半圆；2）中高频区域：与电子在活性材料颗粒内部的输运有关的半圆；4）低频区域：与锂离子在活性材料颗粒内部的固体扩散过程相关的一条斜线。电极 EIS谱的高频区域是与锂离子通过活性材料颗粒表面 SEI膜的扩散迁移相关的半圆（高频区域半圆），可用一个并联电路RSEI/CSEI表示。RSEI和CSEI是表征锂离子活性材料颗粒表面 SEI膜扩散迁移过程的基本参数。如何理解 RSEI和 CSEI与 SEI膜的厚度、时间、温度的关系，是应用 EIS研究锂离子通过活性材料颗粒表面 SEI膜扩散过程的基础。根据 RSEI和 CSEI的变化，可以预测 SEI膜的形成和增长情况。中高频区域是与电子在活性材料颗粒内部的输运过程相关的半圆，可用一个 Re/Ce并联电路表示。Re是活性材料的电子电阻，是表征电子在活性材料颗粒内部的输运过程的基本参数。Re随电极极化电位或温度的变化反映了材料电导率随电极电位或者温度的变化。从本质上来说，嵌合物电极 EIS谱的中高频区域的半圆是与活性材料电子电导率相关的。实用化嵌合物电极 EIS 谱的中频区域是与电荷传递过程相关的一个半圆，可用一个 Rct/Cdl并联电路表示，Rct和 Cdl是表征电荷传递过程相关的基本参数。低频区是与扩散过程相关的一条直线，此过程可用一个 Warburg阻抗 Zw来表示。Zw表征了锂离子在活性材料颗粒内部的固体扩散过程，相应的锂离子在嵌合物电极活性材料颗粒内部的扩散系数是表征扩散过程的主要动力学参数。极低频区（<0.01 Hz）为与活性材料晶体结构的改变或新相形成相关的一个半圆，以及与锂离子在活性材料中的积累和消耗相关的一条垂线组成。此过程可用一个 Rb/Cb并联电路和 Cint组成的串联电路表示，其中 Rb和 Cb为表征活性材料颗粒本体结构改变的电阻和电容。由于 EIS的频率范围一般为 10–2~105 Hz，另外锂电池的正极材料或负极材料在锂离子嵌入、脱出过程中体积变化较小，体相内部物理化学性质变化不大，且一般不存在剧烈的相变过程，新生成相和原始相之间的物理化学性质差别也往往不大，因此在 EIS谱中很难观察到极低频率区域，即与活性材料颗粒晶体结构的改变或者与新相生成相关的半圆。对石墨负极和其他炭电极而言，活性材料为电子的良导体，Re很小，因而其EIS谱中不存在与Re/Ce并联电路相关的半圆，此时 EIS谱由与 RSEI/CSEI并联电路、Rct/Cdl并联相关的两个半圆和反映锂离子固态扩散过程的斜线3部分组成。对过渡金属氧化物或过渡金属磷酸盐正极而言，理论上其 EIS谱应当由上述 4部分组成，但由于锂离子通过活性材料颗粒表面 SEI膜的扩散迁移和电子在活性材料颗粒内部的输运是一对相互耦合的过程，因此与 Re/Ce、RSEI/CSEI并联电路相关的两个半圆较易相互重叠，因而在EIS谱上表现为一个半圆。文献报道中它们的 EIS谱基本上由两个半圆或 3个半圆与一条斜线组成，且由两个半圆与一条斜线组成最为常见。
