奥氏体晶粒度的测定
比较法

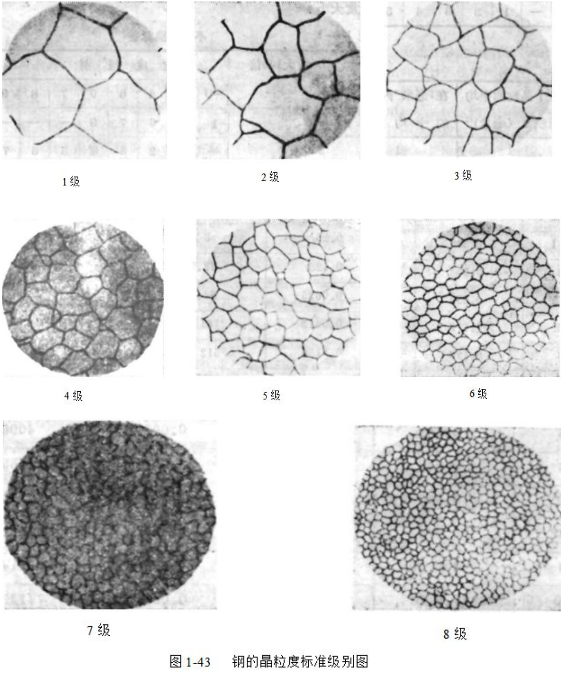

在用比较法评定钢的晶粒度时，在100倍显微镜下直接观察或投射在毛玻璃上。首先对试样作全面观察，然后选择其晶粒度具有代表性的视场与标准级别图1—43（YB27—64中的第一标准级别图）比较，并确定出试样的晶粒度，与标准级别图中哪一级晶粒大小相同，则后者的级别即定为试样的晶粒度号数。
试样上的晶粒经常是不均匀的，大晶粒或小晶粒如属个别现象可不予考虑，若不均匀现象较为普遍，则当计算不同大小晶粒在视场中各占百分比，如大多数晶粒度所占有的面积不小于视场的90%，则只定一个晶粒度号数来代表被测试样的晶粒度；否则试样的晶粒度应用两个或三个级别号数表示，前一个数字代表占优势的晶粒度。例如试样上晶粒大多数是6级，少数是4级时，即写为6～4级。
在有些情况下，在100倍观察被测试样的晶粒大于1级或小于8级，为了准确评定其大小，可以在降低或增高放大倍率的条件下与标准级别图对照，再按表1—9的数据换算成100倍下的晶粒级别。例如某试样在100倍下观察晶粒比1级还大，即可在50倍下观察，与标准级别图对照是2级，查表后得知晶粒度为0级。
表1—9 不同放大倍数晶粒度换算表
放大100倍 其他放大倍数 | 晶 粒 度 级 别 | |||||||||||
—1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
50 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | — | — | — | — |
200 | — | — | — | — | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
300 | — | — | — | — | — | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
400 | — | — | — | — | — | — | 1 | 2 | 3 | 4 | 5 | 6 |
弦计算法
这种测量方法比较复杂，只有当测量的准确度要求较高或晶粒为椭圆形时才使用此种方法。
测量等轴晶粒时，先对试样进行初步观察，以确定晶粒的均匀程度。然后选择具有代表性部位及显微镜的放大倍数。倍数的选择，以在80毫米视野直径内不少于50个晶粒为限。之后将所选部位的组织投影到毛玻璃上，计算与毛玻璃上每一条直线交截的晶粒数目，（与每条直线相交截的晶粒应不少于50个）也可在带有刻度的目镜上直接进行。测量时，直线端部未被完全相交截的晶粒应以一个晶粒计算。相同步骤的测量最少应在三个不同部位各进行一次。用相截的晶粒总数除以直线的总长度（实际长度，以毫米计算），得出弦的平均长度（毫米）。再根据弦的平均长度查表1—10即可确定钢的晶粒度大小。
