疲劳破坏的一般规律
疲劳的定义

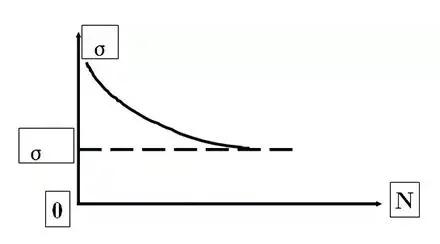

材料在变动载荷和应变的长期作用下，因累积损伤而引起的断裂现象，称为疲劳。 变动载荷 指大小或方向随着时间变化的载荷，称为变动载荷。 变动应力 变动载荷在单位面积上的平均值。可分为：规则周期变动应力和无规则随机变动应力。 循环载荷（应力）的表征 最大循环应力：σmax 最小循环应力：σmin 平均应力：σm=(σmax+σmin)/2 应力幅σa或应力范围Δσ：Δσ=σmax-σmin，σa=Δσ/2=(σmax-σmin)/2 应力比（或称循环应力特征系数）：r=σmin/σmax 循环应力分类 按平均应力、应力幅、应力比的不同，循环应力分为： 01 对称循环σm=(σmax+σmin)/2=0，r=-1。属于此类的有：大多数旋转轴类零件。 02 不对称循环σm≠0。如：发动机连杆、螺栓：σa>σm>0，-1<r<0；σa>0，σm<0，r<-1。 03 脉动循环：σm=σa>0，r=0(σmin=0)， 如：齿轮的齿根、压力容器；σm=σa<0，r=∞(σmax=0) 如：轴承（压应力）。 04 波动循环：σm>σa，0<r<1，σmin>0 如：发动机气缸盖、螺栓。 05 随机变动应力：应力大小、方向随机变化，无规律性。 如：汽车、飞机零件、轮船。 疲劳破坏的特点 在变动载荷作用下，材料薄弱区域逐渐发生损伤，损伤累积到一定程度→产生裂纹，裂纹不断扩展→失稳断裂。 特点是：从局部区域开始的损伤，不断累积，最终引起整体破坏。 潜藏的突发性破坏，脆性断裂（即使是塑性材料）。 属低应力循环延时断裂（滞后断裂）。 对缺陷十分敏感（可加速疲劳进程）。 疲劳破坏的分类 1. 按应力状态 弯曲疲劳、扭转疲劳、拉压疲劳、接触疲劳、复合疲劳。 2. 按应力大小和断裂寿命 N>105，б<бs 高周疲劳→低应力疲劳 N=102～105，б≥бs 低周疲劳→高应力疲劳 疲劳破坏的表征 1. 疲劳寿命 材料疲劳失效前的工作时间，即循环次数N。 2. 疲劳曲线 应力б↑，N↓。 疲劳断口的特征 典型疲劳断口具有3个特征区：疲劳源、疲劳裂纹扩展区、瞬断区。 1. 疲劳源 疲劳裂纹萌生区，多出现在零件表面，与加工刀痕、缺口、裂纹、蚀坑等相连。 特征：光亮，因为疲劳源区裂纹表面受反复挤压、摩擦次数多。 疲劳源可以是一个，也可以有多个。如：单向弯曲，只有一个疲劳源；双向弯曲，可出现两个疲劳源。 2. 疲劳裂纹扩展区（亚临界扩展区） 特征：断口较光滑并分布有贝纹线或裂纹扩展台阶。 贝纹线是疲劳区最典型的特征，是一簇以疲劳源为圆心的平行弧线，凹侧指向疲劳源，凸侧指向裂纹扩展方向，近疲劳源区贝纹线较细密（裂纹扩展较慢）；远疲劳源区贝纹线较稀疏、粗糙（裂纹扩展较快）。 贝纹线区的大小取决于过载程度及材料的韧性，高名义应力或材料韧性较差时，贝纹线区不明显；反之，低名义应力或高韧性材料，贝纹线粗且明显，范围大。 名义载荷，根据额定功率用力学公式计算出作用在零件上的载荷。即机器平稳工作条件下作用于零件上的载荷。 计算载荷=载荷系数*名义载荷 3. 瞬断区 裂纹失稳扩展形成的区域的断口特征：断口粗糙，脆性材料断口呈结晶状；韧性材料断口在心部平面应变区呈放射状或人字纹状；表面平面应力区则有剪切唇区存在。 瞬断区一般在疲劳源对侧，大小与名义应力、材料性质有关。高名义应力或脆性材料，瞬断区大；反之，瞬断区小。
