埋地管道应力整体解决方案（二）

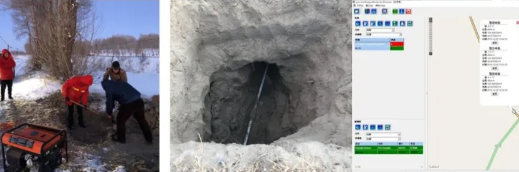

6. 中石油中俄东线管道工程

    中俄东线北段黑河－长岭段干线线路全长约715km，管径1422mm，是我国新建能源通道，首条智慧管道。Omnisens为该管道提供分布式光纤泄漏监测系统。验收培训时，仪器完美地展现了精准性和定位精度。

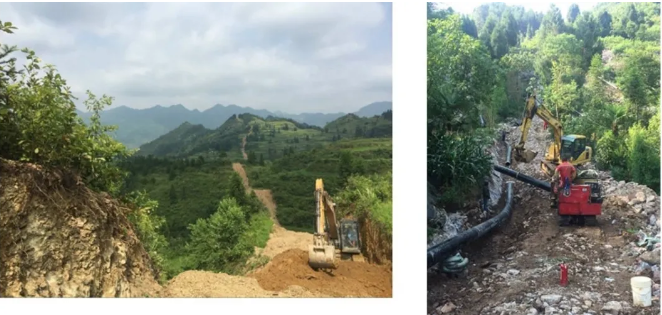

    7. 中石化武陵山管道工程

    武陵山管道工程从重庆涪陵页岩气田输往湖南，监测距离64公里，全程监测泄漏、地质灾害和第三方入侵。目前项目已通过验收，正式移交业主运行。

三．对运行期发现的临时风险进行应力检测

    对于未设置实时监测的管道，根据运营人员定期巡检发现土体移动、沉降、占压等运行风险，并采用就地检测评估风险部位的管道应力水平。

    1.  超声波应力检测

    超声波应力检测是基于材料的声弹性理论，即依据被测对象中超声波传播速度与应力之间存在的固有关系，将这种特性转为数字信号表征的力学定量检测手段。

超声波穿透能力较强，在一些金属材料中穿透能力可达数米，且超声应力仪携带方便，适用于各种环境。与其他应力检测方法相比，具有以下优势：

   对被测对象零损伤。

  测量快速，单点测试不超过5S，可实现实时检测，也可用于系统集成实现自动化或半自动化应力检测。

   测量深度较大，近表面应力检测深度2mm 以内，体应力检测深度10mm以上。

    操作安全，无需任何防护。

    既可测量应力，也可检量试件内部缺陷，还可用于高精度测厚。

    适用各类金属和非金属的表面和内部应力检测。

2.  埋地管道应力集中扫描（SCT）

SCT能够定位埋地管道的应力集中区，从而找到因腐蚀、几何变形等引起的缺陷。

SCT基本原理是利用铁磁性材料的逆磁致伸缩效应和磁记忆效应。

逆磁致伸缩效应：铁磁性材料在机械应力（应变）的作用下，材料磁性随着改变的现象。与磁致伸缩效应相反，因此也被称为逆磁致伸缩效应。

 磁记忆效应：磁状态的不可逆变化在工作载荷消除后会保留，还与最大作用应力有关。金属材料表面的磁状态“记忆”着微观缺陷或应力集中的位置。
