去氢脆的措施及预防

2022-11-30

去除零件吸附氢气而产生的氢脆，一般选择使用干燥处理，干燥处理一般分为：

（1）一般性干燥处理，干燥温度200℃左右。

（2）低温干燥处理，干燥温度在180℃以下。

干燥处理的方法如下：

第一，干燥处理最好是在经过吸附氢气工序之后马上实施，最长不得超过4h。

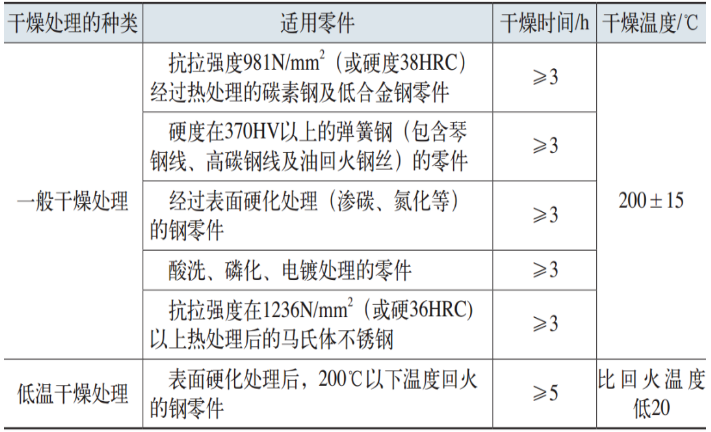

第二，干燥处理的时间及温度按附表中要求执行，原则上必须一次处理完成，处理开始后，不能中断，按规定的时间连续保持并完成。

第三，镀层剥离后再次电镀的情况，或在电镀之后又实施其他镀层的，脆化工序两次以上的情况，从最初的工序到实施最终工序后的干燥处理时间在4h以内时，可只实施最终工序后的干燥处理，其他的可以省略。

去氢脆处理的工艺要求

在零件的设计及加工时，也应提前预防氢脆的产生，如可适当地对易产生氢脆的材料在表面处理前进行加热、喷丸或振动等处理，使工件上的氢气得以逸出，应力得到释放，减少氢脆现象的产生；在满足性能的前提下，尽量采用渗氢量少的工艺，如表面处理的除油、除锈等，可采用化学除油、清洗剂或溶剂除油；在除锈和氧化皮时，尽量采用吹砂除锈，若采用酸洗，需要在酸洗液中添加缓蚀剂等。
