ASTM A262 A，B，C，E和F晶间腐蚀测试

第一步也是最快的一步是ASTM A262 Practice A，一种在草酸中的快速（即日）筛选方法，以确定对晶间腐蚀的敏感性。经过A262 A后的结构分类分析将确定该材料是否可以接受或是否需要进行其他晶间腐蚀测试。如果不确定，请与我们联系以获取帮助。根据您的材料，应用和要求，其他4种方法提供了特定的重点。

在日常应用中，腐蚀因材料和溶液而异。例如，在高氧化性溶液中，由于金属间相而可能发生晶间腐蚀，而碳化物的腐蚀可能在氧化性较小的情况下发生。由于不同材料的腐蚀差异，许多方法（方案B，F）用于评估晶间腐蚀。下表来自ASTM A262标准，用于按合金类型选择适当的晶间腐蚀测试：

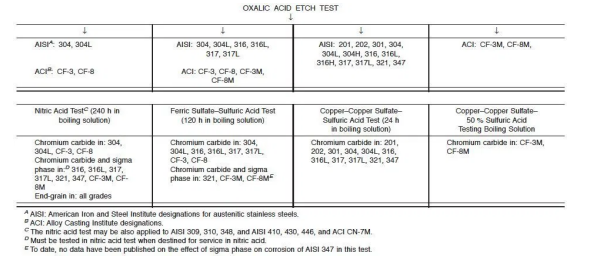

ASTM A262测试方法选择表

ASTM A 262测试可以确定是否进行了适当的热处理，或者合金在使用中是否存在发生晶间腐蚀的危险。这些测试通常作为合格测试运行，以确保正确准备每批不锈钢。每个ASTM A262实践规范都包括不锈钢等级列表以及特定合金可接受的蚀刻结构。例如，许多低碳且稳定的不锈钢（例如304L，316L，317L和347）必须先进行敏化热处理，然后再通过草酸蚀刻晶间腐蚀测试进行试验（practice A）。

ASTM A262 practice A –“草酸测试” – 草酸蚀刻

在方案A中，草酸蚀刻晶间腐蚀测试是一种快速技术，用于筛选某些不锈钢等级的样品，以确保它们不易受到晶间腐蚀（敏化）的影响。该测试通常是为了接受材料而进行的，但不足以拒绝材料。由于可以快速运行进行筛选，因此我们通常首先运行此测试。在SEM分析中，晶界被腐蚀掉的黑线清除了晶间腐蚀。在SEM分析中，晶界被腐蚀掉的黑线清除了晶间腐蚀。

ASTM A262方案B –“ Streicher测试” – 硫酸铁–硫酸

方案B，也称为Streicher测试，使用重量损失分析来提供材料性能的定量度量。该操作包括在上述溶液中将样品煮沸24至120小时，并定量测量材料性能。它通常用于321和347等不锈钢合金，Cr-Ni-Mo不锈钢合金和镍合金，以评估与碳化铬在晶界析出有关的晶间侵蚀。

ASTM A262方案C –“休伊测试” – 硝酸

在方案C（休伊测试）中，将样品在65％的硝酸溶液中煮沸五个48小时。在每个步骤之后计算重量损失，并显示样品是否已正确热处理。请指定最大允许腐蚀速率以及有关进行的敏化热处理的任何可用数据。休伊测试非常适合分析贫铬区域和金属间沉淀物（例如sigma相），也可用于强氧化环境中的材料（例如硝酸）

ASTM A262 方案E –“施特劳斯测试” – 铜–硫酸铜– 16％硫酸

施特劳斯（Strauss）测试是方案E，用于评估与富铬碳化物形成有关的侵蚀；它没有检测到σ相形成的敏感性。Strauss试验通常用于评估原样材料的热处理，合金化添加Nb和Ti等元素的有效性或降低碳含量以抵抗晶间腐蚀的有效性。草酸测试通常在Strauss测试之前用于确定样品是否易感。通过方法A的样品在Strauss测试中通常显示出较低的腐蚀速率。

将样品在硫酸铜，铜混合物中煮沸15小时，然后在相等直径的弯曲处弯曲180°。该测试使用目视检查弯曲试样的表面，以确定是否合格。对薄片样品两面的重复样品进行评估，以确定渗碳是否导致晶间腐蚀。在低放大倍率下检查弯曲的样品，其中裂纹或裂缝的出现表明晶间腐蚀。

ASTM A262方案F –铜–硫酸铜– 50％硫酸

方案F是基于120小时减重的分析，提供了对材料性能的定量测量，通常用于分析已接收的不锈钢。该晶间腐蚀测试评估了超低碳钢对焊接或热处理过程引起的敏化和晶间腐蚀的抵抗力。

转载请注明精川材料检测地址：www.jctest.vip
