什么是晶间腐蚀倾向性试验

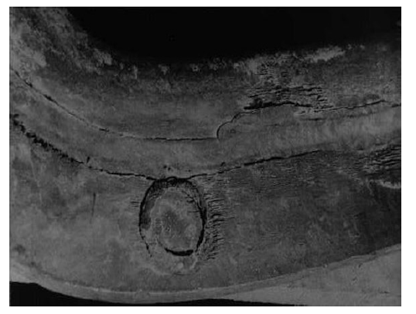

晶间腐蚀倾向性试验，奥氏体不锈钢使用于可能引起晶间腐蚀的环境时,应按GB4334. 1～GB4334《不锈钢晶间腐蚀试验方法》进行晶间腐蚀倾向性试验。奥氏体不锈钢晶间腐蚀倾向试验方法的选用及其合格要求应符合下列规定:

(1) 在温度大于等于60 ℃,且浓度大于等于5 %的硝酸中使用的奥氏体不锈钢以及浓硝专用不锈钢, 应按GB4334. 3《不锈钢65 %硝酸腐蚀试验方法》进行试验,五个周期的平均腐蚀率或三个周期的腐蚀率应不大于0. 6g/ m2 •h (或相当于0. 6mm/a) 。试样状态可为使用状态或敏化状态。

(2) 铬镍奥氏体不锈钢( 如0Cr18Ni10Ti , 0Cr18Ni9 , 00Cr19Ni10 及相类似钢材) : 一般要求:按GB4334. 5《不锈钢硫酸—硫酸铜腐蚀试验方法》,弯曲试验后,试样表面不得有晶间腐蚀裂纹。较高要求: 按GB4334. 2《不锈钢硫酸—硫酸铁腐蚀试验方法》,平均腐蚀率应不大于1. 1g/ m2 •h 。

(3) 含钼奥氏体不锈钢(如0Cr18Ni12Mo2Ti , 00Cr17Ni14Mo2 及相类似钢材) : 一般要求: 按GB4334. 5《不锈钢硫酸—硫酸铜腐蚀试验方法》, 弯曲试验后, 试样表面不得有晶间腐蚀裂纹。较高要求: 按GB4334. 4《不锈钢硝酸—氢氟酸腐蚀试验方法》, 腐蚀度比值不大于1. 5。也可按GB4334. 2《硫酸—硫酸铁试验方法》, 平均腐蚀率应不大于1. 1g/m2 •h 。

(4) 介质有特殊要求时,可进行上述规定以外的晶间腐蚀试验,并规定相应的合格要求。

转载请注明精川材料检测地址：www.jctest.vip
