项目名称	硫化氢/硫化物应力开裂SSC/SSCC测试
	测试目的	评估材料在湿硫化氢环境中对硫化氢/硫化物应力腐蚀开裂的敏感性。 选择合适的材料用于在硫化氢介质中工作。
	应用领域	石油和天然气输送管道，高压高强度管道，锅炉，液化气罐等。

在有水和硫化氢存在的情况下，与腐蚀和拉应力（参与或施加的应力）有关的一种金属开裂称为硫化氢/硫化物应力开裂（SSC）。SSC是一种氢应力开裂，与金属表面的酸腐蚀产生的氢原子引起的金属脆性有关。硫化物的存在促进了对氢的吸收。原子氢可以扩散到金属中，降低延展性，增加开裂的敏感性。高强度金属材料和硬焊缝区容易产生SSC。

样品要求:

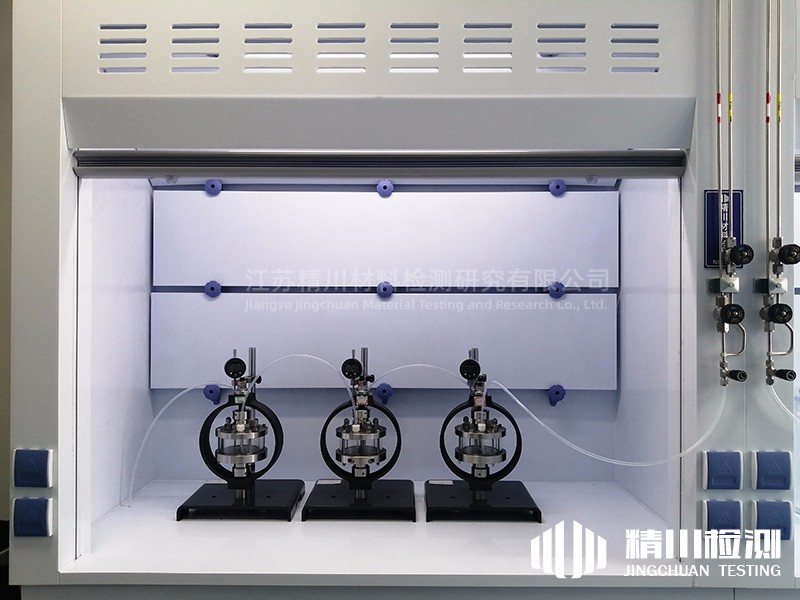

A法拉伸法：试样长度不小于100mm，工作段应长25.4mm，直径6.35±0.13mm，对于小尺寸非标试样，试验段直径为3.81±0.05mm，工作段长25.4mm。试样每组3个。

B法弯梁法：试样长×宽×厚=67.3mm×4.57mm×1.52mm。

C法C型环法：外径不小于15.9mm，宽厚比在2-10之间，直径和厚度的比在10-100之间。

D法双悬臂梁法：常规样品长×宽×厚不小于101.6×25.4×9.35，薄样品厚度不小于4.76mm

E法 四点弯法：标准试样尺寸长×宽×厚=115.0±1.3mm×15.0±0.13mm×5.00±0.13mm，小尺寸试样长×宽×厚=67.3±1.3mm×4.57±0.13mm×1.52±0.13mm。
